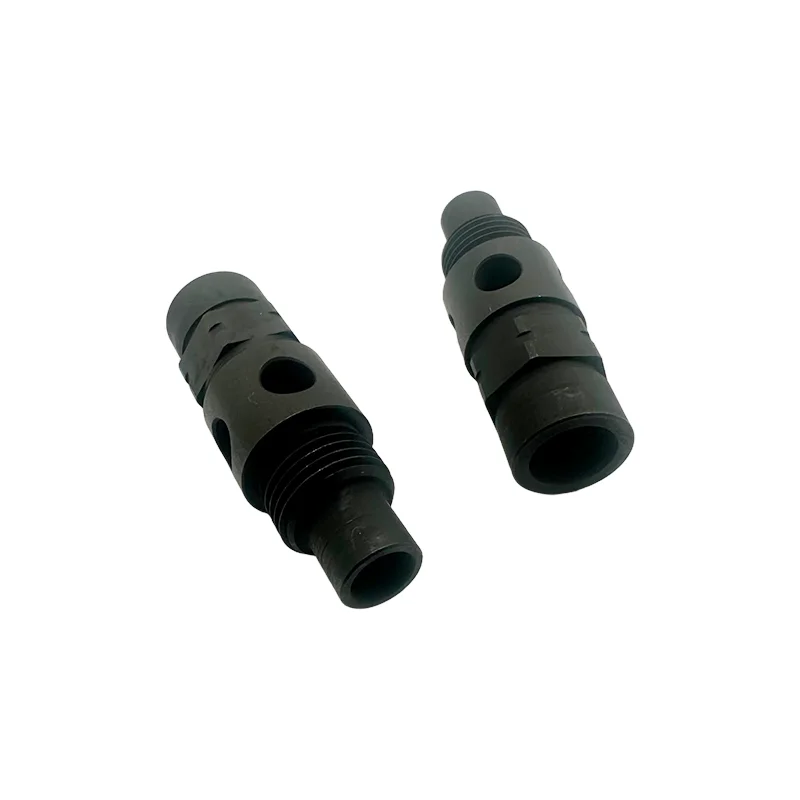

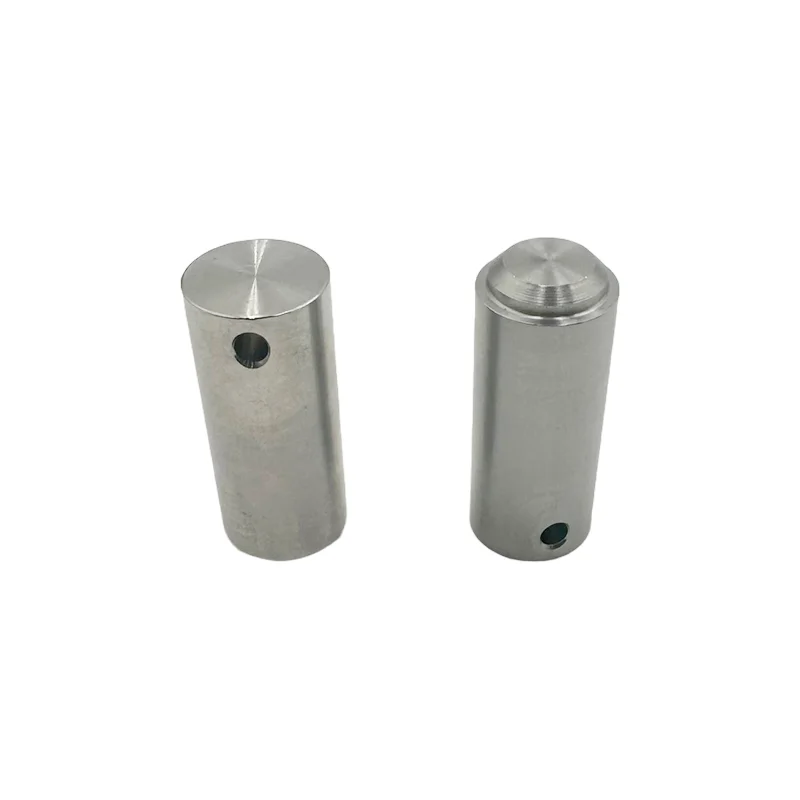

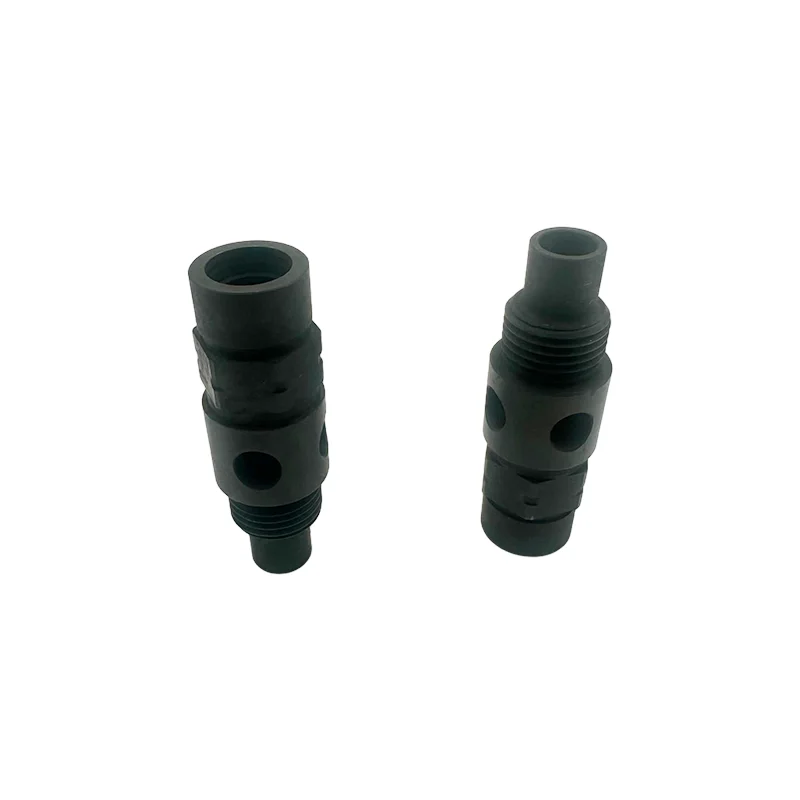

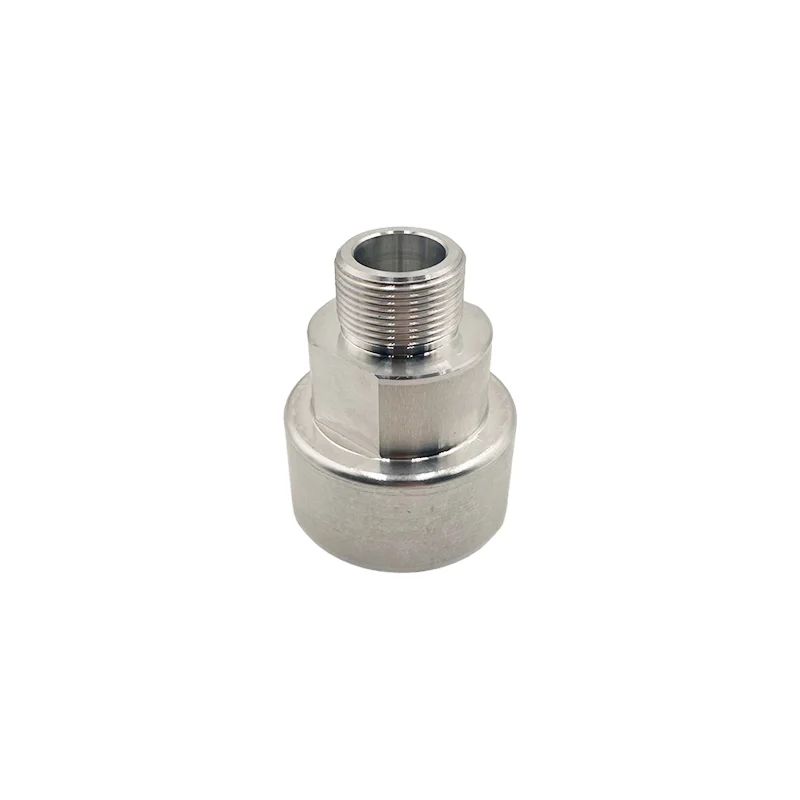

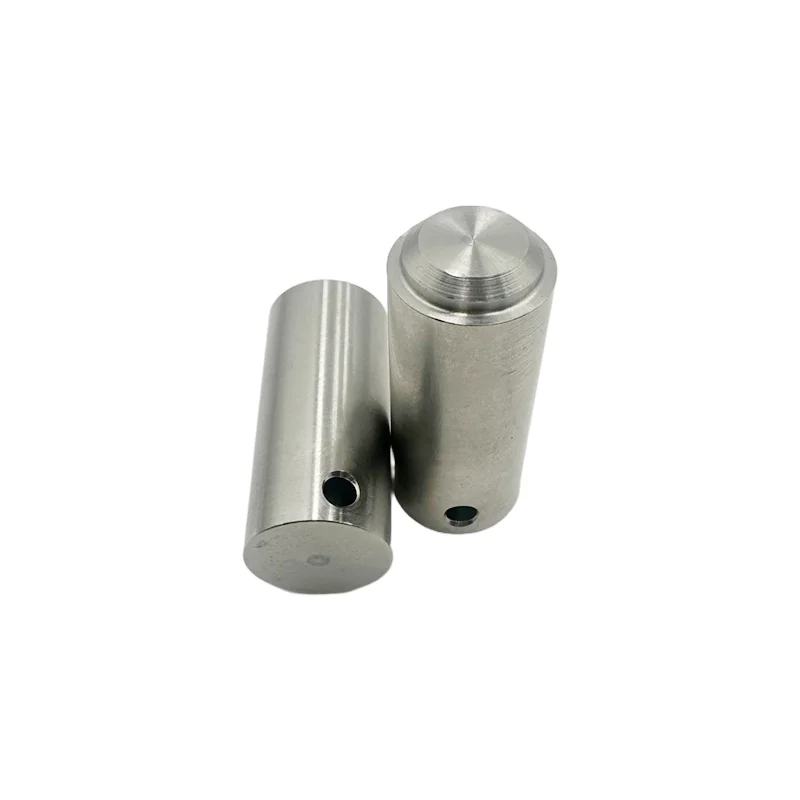

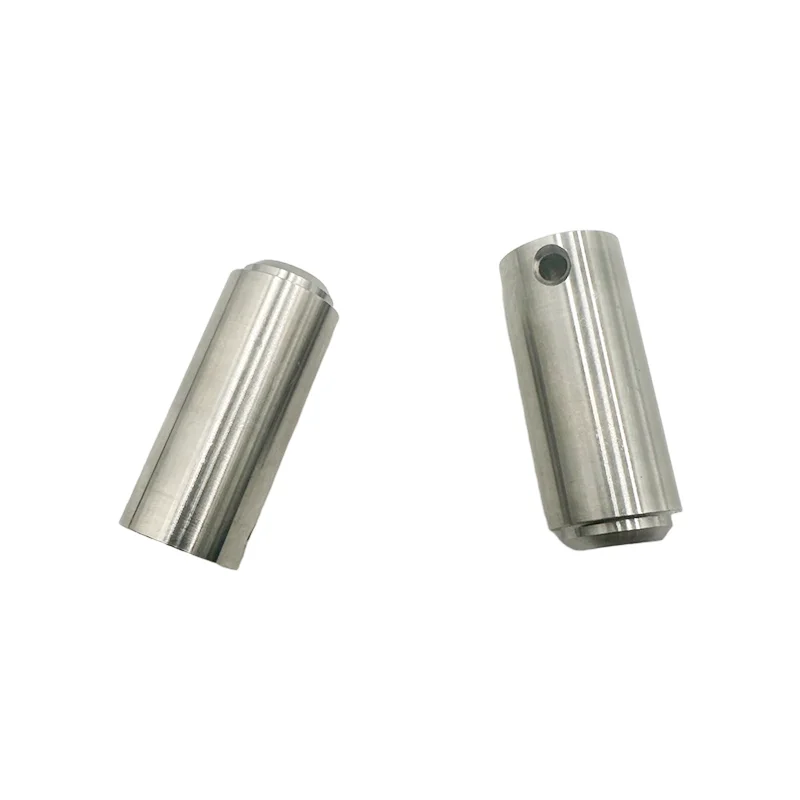

복잡한 정밀 선삭 부품

Tuoyuan Metal은 고품질의 복잡한 정밀 선삭 부품 제조업체입니다. 우리는 프리미엄 소재와 입증된 첨단 제조 기술을 활용하여 생산 공정의 모든 단계를 엄격하게 관리합니다. 당사의 제품은 극히 최소한의 공차로 기술 도면 및 맞춤형 사양을 완벽하게 준수하는 뛰어난 정밀도를 갖추고 있습니다.

제품 장점

(I) 고정밀 가공

Tuoyuan Metal은 고급 CNC 선반과 정밀 가공 공정을 활용합니다. 당사의 복잡한 정밀 회전 부품은 매우 엄격한 한계 내에서 치수 공차를 통해 매우 높은 가공 정확도를 달성하며 일부 제품은 ±0.001mm의 높은 정확도를 자랑합니다. 이는 다양하고 복잡한 조립 환경에 완벽하게 맞도록 보장하여 전반적인 장비 성능과 안정성을 효과적으로 향상시킵니다. 예를 들어, 항공우주 엔진 부품 제조에서 이러한 고정밀 회전 부품은 효율적인 엔진 작동과 신뢰성을 보장합니다.

(II) 복잡한 형상 가공 능력

우리는 광범위하고 복잡한 형상 선삭 요구 사항을 처리할 수 있습니다. 여러 단계의 부품, 불규칙한 모양의 표면, 정밀 나사, 작거나 깊은 구멍 등 당사의 가공 팀은 광범위한 경험과 전문 지식을 활용하여 세심한 프로그래밍과 최적화된 가공 경로를 통해 복잡한 형상의 정밀 가공을 달성합니다. 복잡한 내부 구조와 복잡한 모양을 특징으로 하는 의료 기기의 중요한 구성 요소의 경우 당사의 회전 부품은 설계 요구 사항을 완벽하게 충족합니다.

제조공정

1. 고정밀 가공 장비 지원: 수입 CNC 선반(독일 DMG, 일본 Mazak 등)과 다축 머시닝 센터를 사용하여 ±0.001mm의 위치 정확도와 ±0.0005mm의 반복성을 자랑하는 장비로 고정밀 가공을 위한 하드웨어 기반을 제공합니다. 다양한 부품 유형에 대해 전용 장비가 제공됩니다.

샤프트 부품: CNC 슬라이딩 헤드 선반을 사용하면 외경, 내부 구멍, 나사산 및 홈을 포함한 다중 프로세스 가공이 단일 설정으로 수행되므로 여러 설정과 관련된 오류가 제거됩니다.

복잡하고 불규칙한 부품: 5축 터닝-밀링 센터를 사용하여 터닝, 밀링, 드릴링, 탭핑을 동시에 수행할 수 있어 기존 장비로는 가공하기 어려운 복잡한 곡면(예: 구형 및 나선형 표면)을 해결합니다.

2. 마이크로 부품 가공 기술: 고정밀 공압 척(클램핑 정확도 ≤ 0.002mm)과 마이크로 공구(최소 블레이드 직경 0.1mm)를 활용하는 이 시스템은 구멍 동축도 ≤ 0.003mm를 유지하면서 직경 0.1~5mm 범위의 마이크로 샤프트 및 마이크로 구멍을 처리할 수 있습니다.

얇은 벽 부품 변형 방지: "낮은 절삭력 매개변수 + 보조 지원" 접근 방식을 활용합니다. 예를 들어, 0.1mm 두께의 알루미늄 합금 얇은 벽 슬리브를 가공할 때 절삭 속도(800-1000m/min), 이송 속도(0.01-0.02mm/r)를 최적화하고 탄성 지지 장치를 활용하여 부품 변형을 0.005mm 이하로 제어합니다.

심공 가공 기술: 내부 냉각식 심공 드릴(냉각 오일 압력 10-15MPa)을 사용하여 이 시스템은 깊이 대 직경 비율이 최대 20:1인 깊은 구멍(예: 깊이 100mm의 직경 5mm 구멍)을 처리할 수 있습니다. 100mm), 구멍의 직진도는 0.01mm/100mm 이하이고 표면 거칠기는 Ra0.4μm입니다.

애플리케이션

1. 항공우주

다음을 포함하여 항공우주 장비의 핵심 시스템에 주로 사용됩니다.

엔진 시스템

랜딩 기어 시스템

항공 전자 장비(관성 항법 시스템 등)

2. 의료기기

의료 기기의 엄격한 정밀도 및 생체 적합성 요구 사항에 맞게 적용되는 응용 시나리오는 다음과 같습니다.

이식형 의료기기

수술 기구(복강경, 치과용 핸드피스 등)

진단 장비(예: CT 기계)

3. 전자통신

전자 통신 장비의 고주파수 및 높은 안정성 요구 사항을 충족하는 서비스 시나리오는 다음과 같습니다.

5G 기지국 장비

반도체 제조 장비

가전제품(예: 휴대폰)

4. 자동차

차량 성능 업그레이드 및 경량화를 지원하는 애플리케이션은 다음과 같습니다.

신에너지 자동차(모터, 배터리 관련 부품)

기존 연료 차량(엔진, 변속기 시스템)

지능형 운전 장치(예: LiDAR)
