CNC 가공 유압 피팅

CNC 가공 유압 피팅은 유압 시스템의 호스, 튜브, 펌프, 밸브 및 실린더를 연결하는 유압 피팅입니다. 나사산과 밀봉면이 있는 금속 몸체로 단순해 보이지만 50~400+bar의 압력, 온도 변화, 진동, 물이 균열을 찾는 것처럼 누출 경로를 찾는 유압유 등 혹독한 조건에서 작동합니다.

피팅의 임무는 밀봉하는 것입니다. JIC 37° 플레어, ORFS(O-링 페이스 씰), BSPP 평행 스레드 또는 NPT 테이퍼 스레드 등 씰링 형상이 미크론 정밀도로 가공됩니다. 밀봉면이 0.02mm 둥글게 둥그스름한 피팅입니다. 뿌리가 찢어진 나사산은 압력을 가하면 날아가는 피팅입니다. 이것이 바로 여기서 가공 품질이 "가지고 있으면 좋은" 것이 아닌 안전 문제인 이유입니다.

CNC 가공 유압 피팅의 주요 특징 및 이점

씰링 표면이 "충분하지" 않게 기계 가공됨 37° 플레어 콘, O-링 홈 및 시트 표면은 제어된 공차로 가공됩니다(시트 각도 ±0.5°, 표면 마감 Ra 0.8μm 최대). 적절한 밀봉 표면은 파이프 내부와 장비실 외부를 350bar로 유지하는 것입니다.

깨끗하고 날카로운 나사산 스레드는 풀 프로파일 형태로 6g/6H로 절단되거나 롤링됩니다. 뿌리가 찢어지거나 말려진 부분이 없습니다. 테이퍼형 나사산(NPT/BSPT)은 L1/L2 링 게이지로 검증되어 견고하고 누출 없는 연결을 보장합니다.

압력 테스트를 거친 자신감 우리는 샘플링된 배치에 대해 1.5× 정격 작동 압력으로 피팅에 압력을 가하고 모든 피팅을 육안 및 치수 검사합니다. 중요한 응용 분야의 경우 100% 압력 테스트가 가능합니다.

유체에 대한 자재권 표준 광유 시스템용 아연 도금 탄소강; 식품, 해양 및 공격적인 유체용 스테인리스 316; 저압 공압 및 수도 서비스용 황동. 올바른 재료는 갈바닉 부식과 조기 고장을 방지합니다.

지정할 수 있는 청결도 피팅은 민감한 서보 및 비례 시스템에 대한 ISO 4406 청정도 등급을 포함하여 청정도 사양에 맞게 초음파 세척 및 포장됩니다.

제품 사양

일반적인 응용 분야

CNC 가공 유압 피팅 제조업체 및 공급업체인 Tuoyuan Metal은 다음에 대한 공장 직접 가격으로 피팅을 대량으로 공급합니다.

이동식 유압 장치 - 굴착기, 로더, 농업 기계

산업용 유압 시스템 - 프레스, 사출 성형 기계, 공작 기계

건설장비 유압회로

해양 및 해양 유압 시스템(316 스테인리스)

식품 가공 및 제약 유체 라인

테스트 벤치, 윤활 시스템 및 공압 회로

생산 과정

유압 피팅은 CNC 선반의 스톡 바에서 가공되며, 대개 단일 클램핑 주기로 가공됩니다. 육각 본체는 회전, 드릴링, 나사산 가공이 이루어지며 전용 공구를 사용하여 밀봉 형상(플레어 콘, O-링 홈 또는 테이퍼)이 절단됩니다. 단일 설정 접근 방식은 씰링 표면을 나사산과 동심원으로 유지하는 것입니다.

가공 후 피팅은 디버링 처리되며(실링 표면에 중요) 표면 처리(아연 도금, 아연-니켈 또는 패시베이션)됩니다. 피팅은 초음파 세척을 통해 칩과 잔여물을 제거한 후 스레드 측정, 시트 각도 확인, 치수 측정, 샘플링된 압력 테스트 등을 검사합니다.

Tuoyuan Metal을 선택하는 이유

중요한 곳에서 가공 정밀도 당사의 CNC 선반은 ±0.003mm 이하의 반복 위치 정확도를 유지하며 정기적으로 피팅의 ±0.01mm까지 가공합니다. 이는 실링 표면을 그대로 유지하고 스레드를 게이지 깨끗하게 유지하는 공차 밴드입니다.

10년간의 금속 가공 전문 지식 5,000m² 규모의 공장, 20개의 CNC 선반, 연간 1억개 생산 능력을 갖춘 정밀 부품 부문에서 10년 이상 경력을 쌓았습니다. 우리는 이 카탈로그의 모든 피팅 표준을 여러 번 가공했습니다.

48시간 품질 대응 문제가 발견되면 48시간 이내에 답변을 드리며 합의된 대로 모든 보상 책임을 집니다. 지속적으로 존중되는 이러한 약속이 바로 우리 고객의 95%가 재주문하는 이유입니다.

수출 준비 문서 모든 주문에는 재료 인증서, 검사 보고서 및 압력 테스트 기록이 함께 제공됩니다. 제3자 검사 조정이 가능합니다.

포장 및 배송

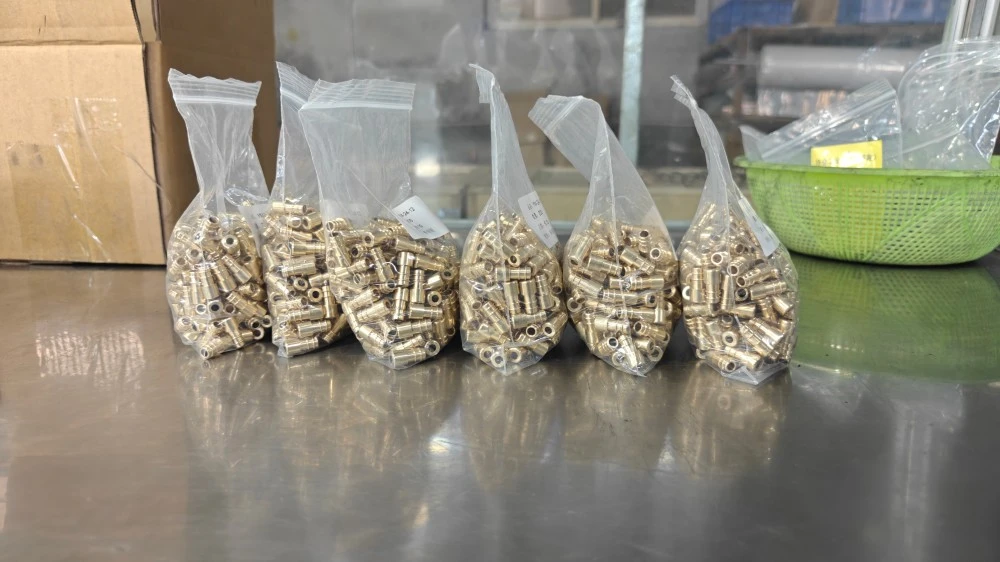

피팅은 세척되고 부식으로부터 보호되며 폴리백, 상자 또는 수출용 목재 케이스에 포장됩니다. 칭다오항에서 특급, 항공, 해상 화물을 이용할 수 있습니다. 문서: 상업 송장, 포장 목록, 선하 증권, 원산지 증명서, 재료 테스트 인증서. CNC 가공 유압 피팅 가격, 대량 주문 또는 견적에 대해서는 수출 팀에 문의하세요.

산업용 장비용 고정밀 나사 샤프트

고객: 유럽 유압 장비 제조업체

산업: 유체 동력 및 산업 자동화

자료: 스테인리스/탄소 강철

프로세스: 정밀 CNC 터닝, 밀링, 스레딩 및 열처리

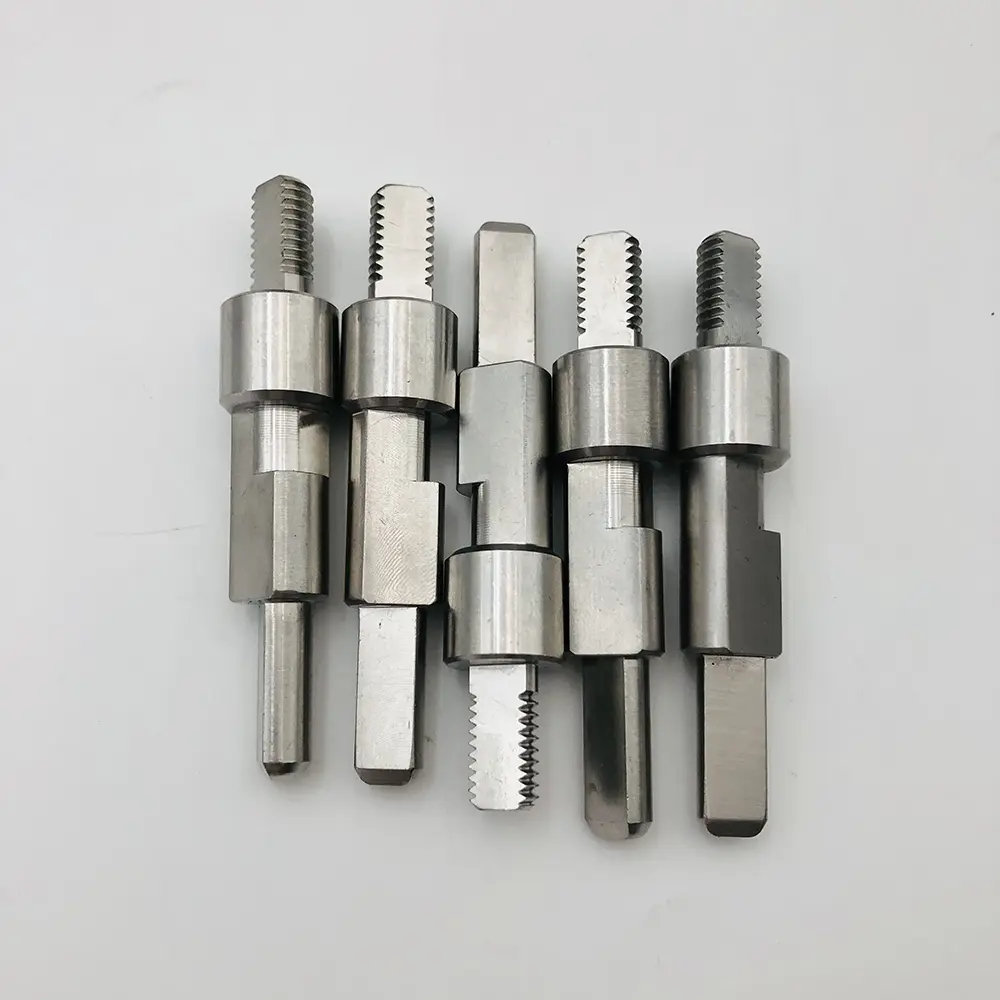

고객은 고압 유압 어셈블리에서 누출과 기계적 마모를 방지하기 위해 공차가 엄격하고 표면 마감이 매끄러운 맞춤형 다단계 나사산 샤프트가 필요했습니다. 표준 시장 구성 요소는 특정 토크 및 정렬 요구 사항을 충족하지 못했습니다.

다축 스위스 CNC 터닝 및 정밀 밀링 기계를 사용하여 고객의 기술 도면에 따라 정확한 나사 프로파일과 평면 밀링 기능을 갖춘 맞춤형 샤프트를 제조했습니다. 100% 나사 게이지 테스트, 표면 거칠기 검사 등 엄격한 품질 관리를 거쳐 배송되었습니다.

FAQ

Q: 어떤 피팅 표준을 사용해야 합니까?

A: 지역과 호스 끝에 따라 다릅니다. 북미에서는 JIC, 유럽/아시아에서는 BSP, 독일에서는 미터법 DIN, 진동 및 누출 없는 성능이 중요한 ORFS가 일반적입니다. 현재 피팅이나 도면을 보내주시면 표준을 확인하고 이에 맞는 피팅을 공급해 드리겠습니다.

Q: 귀하의 피팅은 어떤 압력을 견딜 수 있습니까?

A: 표준 피팅의 정격 작동 압력은 350bar입니다. 최대 630bar의 고압 구성. 우리는 샘플링된 배치를 1.5× 정격 압력으로 압력 테스트합니다.

Q: 식품 또는 해양용 스테인레스 스틸 피팅을 공급할 수 있습니까?

A: 예. 패시베이션 마감 처리된 SUS316 피팅은 식품, 해양 및 제약 분야에 사용할 수 있습니다. 재료 인증서가 제공됩니다.

Q: 도면별로 맞춤 피팅을 제공합니까?

A: 네, 완전 맞춤형 피팅이 당사의 전문 분야입니다. 도면이나 샘플을 보내주시면 맞춤형 포트 구성을 포함하여 정확한 형상으로 가공해 드립니다.

Q: CNC 가공 유압 피팅의 MOQ와 배송 시간은 어떻게 되나요?

A: 샘플: 3~5일, MOQ는 유연합니다. 생산 : 평균 15일. 칭다오에서 해상으로 화물을 운송하거나 긴급 소액 주문의 경우 특송합니다.
