티타늄 정밀 선삭 부품이란 무엇이며 제조에 왜 중요한가요?

1. 티타늄 정밀 선삭 부품이란 무엇입니까?

티타늄 정밀 회전 부품특수 터닝 장비를 사용하여 회전하는 티타늄 스톡에서 재료를 제거하여 제조된 부품입니다. 컴퓨터 수치 제어(CNC) 시스템은 절삭 공구를 안내하여 정확한 직경, 길이, 홈, 나사산, 보어 및 기타 지정된 형상을 생성합니다.

범용 금속 부품과 달리 정밀 가공 부품은 정의된 엔지니어링 요구 사항을 충족하도록 설계되었습니다. 치수와 표면 상태는 밀봉 성능, 조립 정렬, 회전 운동, 고정 신뢰성 및 장비 사용 수명에 직접적인 영향을 미칠 수 있습니다.

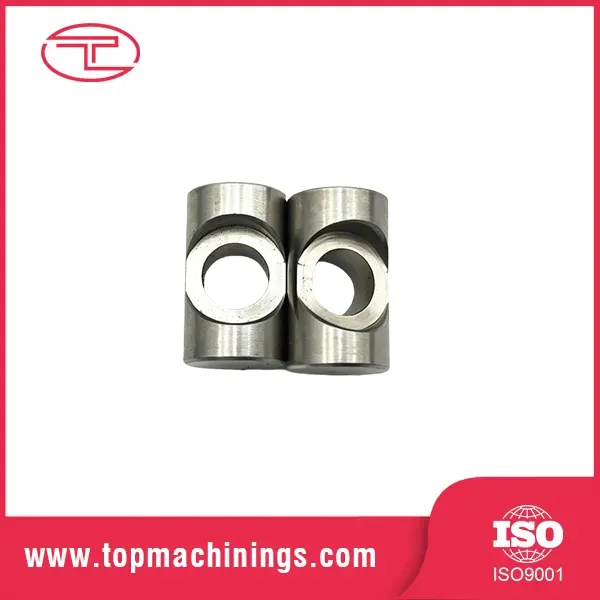

일반적인 예로는 티타늄 샤프트, 부싱, 슬리브, 핀, 나사형 피팅, 스페이서, 커넥터 및 맞춤형 원통형 구성 요소가 있습니다. 도면에 따라 부품에 선삭만 필요할 수도 있고 추가 밀링, 드릴링, 나사 가공, 연삭 및 표면 마감이 필요할 수도 있습니다.

무엇이 회전 부품을 진정한 정밀 가공으로 만드는가?

• 치수 정확도:중요한 직경, 길이 및 보어는 지정된 공차 내에 유지됩니다.
• 기하학적 제어:동심도 관련 요구 사항, 런아웃, 진원도 및 기타 기하학적 특성은 필요한 경우 제어됩니다.
• 표면 품질:기능성 표면은 지정된 거칠기 및 마감 요구 사항을 충족합니다.
• 재료 일관성:티타늄 등급과 재료 상태는 엔지니어링 사양과 일치합니다.
• 반복성:생산 프로세스는 승인된 배치 전반에 걸쳐 일관된 결과를 유지합니다.

구매자의 목표는 단순히 티타늄 부품을 얻는 것이 아닙니다. 이는 어셈블리에 꼭 맞고, 작동 환경에서 안정적으로 작동하며, 필요한 양으로 일관되게 제조할 수 있는 구성 요소를 얻는 것입니다.

2. 정밀 제조에서 티타늄이 중요한 이유는 무엇입니까?

티타늄은 기존 금속이 기계적 성능, 무게, 환경 저항성 등 필요한 조합을 제공할 수 없을 때 선택됩니다. 그 이점은 각 구성 요소가 불필요한 질량을 추가하지 않고도 신뢰할 수 있는 성능을 제공해야 하는 소형 조립품에서 특히 중요합니다.

낮은 무게와 높은 강도

티타늄 합금은 유리한 강도 대 중량 비율을 제공합니다. 많은 강철과 비교하여 티타늄 합금은 적절하게 설계된 부품에 필요한 강도를 유지하면서 상당한 무게 절감 효과를 제공할 수 있습니다. 이는 항공우주 하드웨어, 경량 메커니즘 및 휴대용 장비에 매력적입니다.

우수한 내식성

티타늄은 자연적으로 다양한 환경에서 내식성에 기여하는 보호 산화막을 형성합니다. 등급과 사용 조건에 따라 해양 장비, 화학 처리 시스템, 습기나 부식성 매체에 노출되는 부품에 적합할 수 있습니다.

그럼에도 불구하고 호환성은 항상 실제 화학 물질, 온도, 틈새 조건 및 관련된 작동 압력을 기준으로 평가해야 합니다. 모든 환경에 적합한 단일 티타늄 등급은 없습니다.

까다로운 애플리케이션에서 안정적인 성능

적절하게 선택된 티타늄 부품은 기계적 강도, 내부식성 및 장기적인 기능 신뢰성의 유용한 조합을 제공할 수 있습니다. 의료용으로 사용하려면 추가 재료, 제조 및 규제 관리가 필요하지만 특정 티타늄 등급은 우수한 생체 적합성을 제공합니다.

장기적인 가치에 대한 잠재력

티타늄은 일반적으로 일반적인 알루미늄이나 강철 대체품보다 구매 및 가공 비용이 더 많이 듭니다. 그러나 그 가치는 구성 요소의 서비스 수명 전반에 걸쳐 평가되어야 합니다. 더 낮은 무게, 감소된 부식 관련 유지 관리 및 응용 분야별 성능 이점은 초기 투자를 정당화할 수 있습니다.

가장 경제적인 솔루션은 단가가 가장 낮은 재료일 필요는 없습니다. 불필요한 가공이나 과도한 사양 없이 용도의 기능적 요구사항을 충족시키는 소재입니다.

3. 어떤 티타늄 등급을 고려해야 합니까?

재료 선택은 강도, 내식성, 가공성, 비용 및 고객 사양 준수에 영향을 미칩니다. 두 가지 일반적인 선택은 상업적으로 순수한 티타늄 등급 2와 일반적으로 등급 5로 알려진 티타늄 합금 Ti-6Al-4V입니다. 다른 등급은 특정 화학, 구조 또는 규제 응용 분야에 더 적합할 수 있습니다.

이 표는 엔지니어링 승인을 대체하는 것이 아닌 일반적인 선택 가이드를 제공합니다. 재료 등급, 공급 ​​조건, 국가 또는 산업 표준은 자동으로 호환되지 않습니다. 구매자는 정확한 등급, 관리 표준 및 필요한 자재 조건을 지정해야 합니다.

재료 선택 실수를 어떻게 피할 수 있습니까?

• 실제 부하, 온도 범위 및 주변 환경을 식별합니다.
• 내식성, 강도, 피로 성능 또는 무게가 주요 요구 사항인지 확인하십시오.
• 재료 표준 및 고객별 제한 사항을 검토하십시오.
• 자재 인증서 및 배치 추적성이 필요한지 확인하십시오.
• 생산 일정을 승인하기 전에 제조업체에 재료 가용성을 검토하도록 요청하십시오.

고강도 또는 내부식성이라는 이유만으로 등급을 선택하면 완제품을 개선하지 않고도 비용이 증가할 수 있습니다. 중요한 결정은 측정 가능한 운영 요구 사항을 기반으로 해야 합니다.

4. 티타늄 정밀 선삭 부품은 어떻게 제조됩니까?

신뢰할 수 있는 티타늄 선삭에는 엔지니어링 검토, 재료 준비, 가공, 검사 및 최종 배송을 연결하는 제어된 워크플로우가 필요합니다. 각 단계는 조립이나 현장 작업 중에 나타날 수 있는 결함을 방지하는 데 도움이 됩니다.

1단계: 도면 검토 및 설계 평가

제조업체는 기술 도면, 3차원 모델, 주요 치수, 나사산, 표면 요구 사항 및 생산량을 검토합니다. 잠재적인 문제로는 불필요하게 엄격한 공차, 접근할 수 없는 기능, 얇은 벽, 복잡한 내부 형상 등이 있습니다.

초기 엔지니어링 피드백은 기능을 저하시키지 않고 가공을 단순화할 수 있는 변경 사항을 식별하는 데 도움이 됩니다.

2단계: 재료 준비

지정된 티타늄 등급, 재고 형태, 치수 및 재료 상태에 따라 원료가 선택됩니다. 필요한 경우 생산이 시작되기 전에 인증서와 식별 기록을 확인합니다.

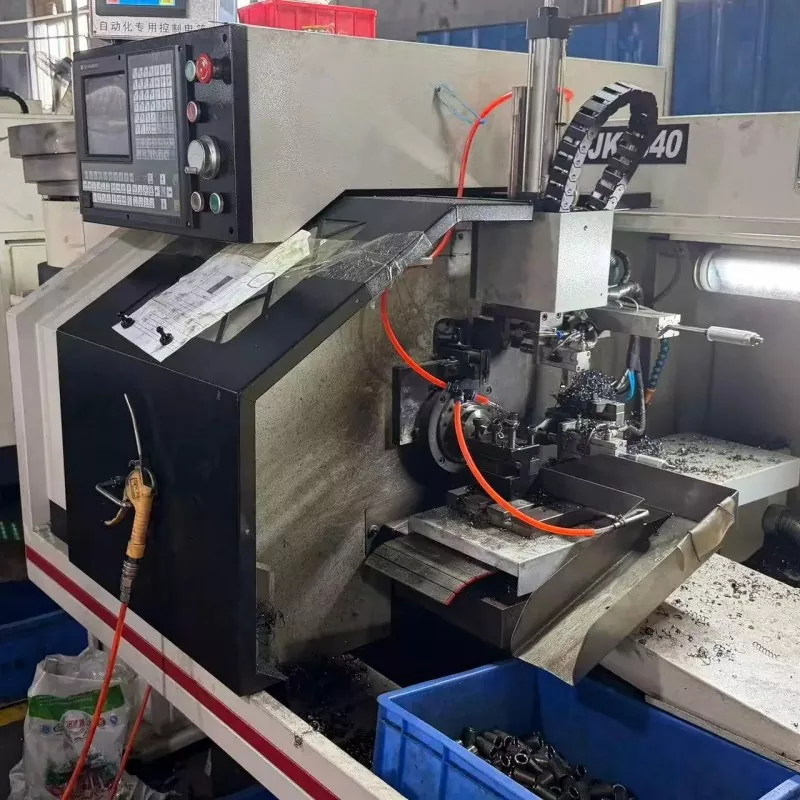

3단계: CNC 터닝

CNC 선삭 중에 공작물은 프로그래밍된 가공 순서에 따라 절단 도구가 재료를 제거하는 동안 회전합니다. 설계에 따라 프로세스를 통해 외부 직경, 숄더, 홈, 보어 및 기타 회전 기능을 생성할 수 있습니다.

안정적인 생산을 위해서는 적절한 워크홀딩, 공구 형상, 절삭 매개변수 및 절삭유 공급이 필수적입니다.

4단계: 보조 작업

일부 구성품에는 추가 밀링, 드릴링, 태핑, 나사산 절단, 연삭 또는 디버링이 필요합니다. 중요한 표면을 보호하고 형상 간의 치수 관계를 유지하려면 이러한 작업을 조정해야 합니다.

5단계: 검사 및 마무리

완성된 구성요소는 도면 및 구매 요구사항을 기준으로 확인됩니다. 적용 분야에 따라 여기에는 치수 측정, 나사산 검사, 표면 거칠기 테스트, 육안 검사 및 재료 문서 검토가 포함될 수 있습니다.

지정된 마감 처리는 티타늄 등급, 기능 요구 사항 및 후속 조립 작업과의 호환성을 평가해야 합니다.

6단계: 포장 및 배송

부품은 나사산, 밀봉 표면 및 정밀 기능을 보호하는 방식으로 청소하고 포장해야 합니다. 명확한 라벨링 및 추적성 기록을 통해 수령 검사 및 재고 관리를 단순화할 수 있습니다.

5. 구매자는 어떤 가공 과제를 이해해야 합니까?

티타늄은 성공적으로 가공할 수 있지만 그 거동은 많은 일반적인 엔지니어링 금속의 거동과 다릅니다. 이러한 차이점을 이해하면 구매자가 견적, 생산 일정 및 제조 능력을 보다 현실적으로 평가하는 데 도움이 됩니다.

열 집중 및 도구 마모

티타늄은 열전도율이 상대적으로 낮기 때문에 절단 영역 근처에 열이 집중될 수 있습니다. 절삭 조건과 냉각이 적절하게 제어되지 않으면 공구 마모가 가속화되고 표면 품질에 영향을 미칠 수 있습니다.

적합한 절삭 공구, 안정적인 가공 매개변수, 효과적인 절삭유 공급 및 적시 공구 교체는 공정 일관성을 유지하는 데 도움이 됩니다.

탄성회복과 치수변화

티타늄의 탄성 특성으로 인해 절삭력이 제거된 후 재료가 튀어 나올 수 있습니다. 벽이 얇은 구성품과 가는 샤프트는 공작물 고정 압력과 절삭력에 특히 민감합니다.

세심한 치구 설계, 적절한 가공 순서 및 중간 측정은 왜곡을 줄이고 치수 제어를 향상시키는 데 도움이 될 수 있습니다.

칩 제어 및 표면 결함

제어되지 않은 칩은 기계 가공을 방해하고 마감 표면을 손상시키며 자동화된 생산을 방해할 수 있습니다. 공구 상태가 올바르지 않으면 표면이 찢어지거나 절삭날에 재료가 쌓이거나 마감이 일관되지 않을 수도 있습니다.

따라서 효과적인 칩 배출과 중요한 표면 검사는 공정에서 중요한 부분입니다.

높은 제조 비용

티타늄의 재료 가격, 가공 시간, 툴링 소비 및 검사 요구 사항은 모두 완성된 부품 비용에 영향을 미칠 수 있습니다. 엄격한 공차, 복잡한 기능 및 까다로운 문서로 인해 비용이 더욱 증가할 수 있습니다.

구매자는 비기능적 기능을 단순화하고, 불필요하게 엄격한 공차를 피하고, 적절한 생산 수량을 선택함으로써 비용 효율성을 향상시킬 수 있는 경우가 많습니다.

6. 올바른 공차를 어떻게 지정할 수 있습니까?

공차는 허용 가능한 수준을 유지하면서 제조된 치수가 얼마나 달라질 수 있는지를 결정합니다. 티타늄 정밀 회전 부품의 경우 적절한 공차는 기능, 재료, 형상, 제조 방법, 검사 기능 및 기능 요구 사항에 따라 달라집니다.

모든 티타늄 부품에 적용되는 보편적인 공차는 없습니다. 다음 예는 구매자가 특정 제조 능력을 보장하는 대신 요구 사항을 구성할 수 있는 방법을 보여줍니다.

필요한 경우에만 엄격한 공차를 적용하십시오.

모든 치수에 매우 엄격한 공차를 적용하면 가공 시간, 검사 노력 및 거부 위험이 증가할 수 있습니다. 보다 실용적인 접근 방식은 조립, 밀봉, 회전 또는 하중 전달에 직접적인 영향을 미치는 기능을 식별하는 것입니다.

예를 들어, 베어링 시트는 비기능적 외부 숄더보다 더 엄격한 치수 제어가 필요할 수 있습니다. 최종 요구사항은 설계 엔지니어가 설정하고 생산 승인 전에 제조업체와 검증해야 합니다.

주문 전 검사 방법을 확인하세요

중요한 치수를 어떻게 측정하고 기록할지 물어보십시오. 부품에 따라 적합한 방법에는 교정된 마이크로미터, 보어 게이지, 스레드 게이지, 표면 거칠기 기기, 광학 측정 시스템 또는 좌표 측정 기계가 포함될 수 있습니다.

공급업체는 제안된 검사 방법이 지정된 공차 및 형상에 적합한지 확인해야 합니다.

7. 어떤 산업에서 티타늄 선삭 부품을 사용합니까?

티타늄 정밀 회전 부품은 재료 성능, 내식성, 경량 또는 특수 작동 조건이 비용을 정당화하는 산업 전반에 걸쳐 사용됩니다.

항공우주 및 항공

선택된 항공우주 시스템은 무게에 민감한 구조물, 패스너, 샤프트, 부속품 및 기타 정밀 하드웨어에 티타늄 구성 요소를 사용합니다. 이러한 응용 분야에는 엄격한 재료 사양, 추적성 및 문서화된 검사 절차가 필요할 수 있습니다.

의료 장비

티타늄은 특정 의료 기기, 장비 부품 및 임플란트 관련 제품에 사용됩니다. 환자 접촉 또는 이식과 관련된 응용 분야에는 적절한 재료 등급, 검증된 프로세스 및 적용 가능한 규제 관리가 필요합니다. 범용 티타늄 가공만으로는 의학적 적합성을 확립할 수 없습니다.

해양 및 화학 처리

부식 방지 티타늄 부품은 선택된 해양 시스템, 유체 취급 장비 및 화학 처리 시설에 유용할 수 있습니다. 등급 선택은 실제 유체 화학, 온도, 압력 및 작동 환경을 고려해야 합니다.

산업 기계 및 자동화

맞춤형 핀, 슬리브, 커넥터, 샤프트 및 정밀 피팅은 특수 기계, 자동화 장비 및 소형 메커니즘에서 티타늄의 기계적 특성을 활용할 수 있습니다.

에너지 및 고성능 장비

일부 에너지 시스템 및 고성능 제품은 무게, 내식성 또는 기계적 성능이 중요한 티타늄 부품을 사용합니다. 설계 및 재료 사양은 적용 분야의 실제 하중과 환경 노출을 반영해야 합니다.

이러한 산업 전반에 걸쳐 가장 적합한 부품 설계는 엔지니어링 요구 사항과 제조 가능성, 검사 요구 사항 및 총 비용의 균형을 맞추는 것입니다.

8. 부품 품질을 어떻게 확인할 수 있나요?

완성된 구성 요소는 치수 또는 재료 요구 사항을 충족하지 못하더라도 올바르게 보일 수 있습니다. 구조화된 품질 프로세스는 구매자가 배송된 티타늄 정밀 회전 부품이 승인된 사양을 준수하는지 확인하는 데 도움이 됩니다.

재료 식별 및 추적성 검토

등급, 관리재료 규격, 요구재료 조건을 확인합니다. 지정된 경우 재료 테스트 인증서를 요청하고 문서가 배송된 생산 배치에 연결될 수 있는지 확인하십시오.

중요 치수 확인

검사 기록은 측정된 형상을 식별하고 해당 도면 요구 사항을 준수함을 입증해야 합니다. 까다로운 프로젝트의 경우 검사 보고서 형식, 샘플링 계획 및 승인 기준에 대해 사전에 동의합니다.

표면 및 스레드 품질 평가

기능적 표면에 관련 결함이 있는지 검사하고 나사산이 지정된 표준을 준수하는지 확인하십시오. 디버링 및 청소는 씰링 가장자리, 결합 표면 또는 기타 중요한 기능을 손상시키지 않아야 합니다.

품질 시스템 확인

제조업체가 생산 관리, 부적합 제품, 장비 교정 및 시정 조치에 대한 문서화된 절차를 유지하고 있는지 물어보십시오. 공급업체의 일반적인 마케팅 설명에서 가정하기보다는 인증의 범위와 유효성을 확인해야 합니다.

• 승인된 엔지니어링 도면 및 개정 관리.
• 재료 식별 및 필수 인증서.
• 문서화된 치수 및 육안 검사.
• 정의된 승인 기준 및 부적합 처리.
• 적절한 포장, 라벨링 및 배치 식별.

이러한 조치는 입고 분쟁, 예상치 못한 조립 문제, 일관되지 않은 생산 배치의 위험을 줄이는 데 도움이 됩니다.

9. 신뢰할 수 있는 공급업체를 어떻게 선택할 수 있습니까?

티타늄 정밀 회전 부품 공급업체를 선택하려면 단가를 비교하는 것 이상이 필요합니다. 구매자는 제조업체가 응용 분야를 이해하고 있는지, 필요한 형상을 생산할 수 있는지, 프로젝트의 위험 수준에 적합한 검사 프로세스가 있는지 평가해야 합니다.

관련 제조 경험 평가

공급업체가 지정된 티타늄 등급, 유사한 부품 치수, 필수 공차 및 생산량에 대한 경험이 있는지 물어보십시오. 다른 금속을 사용해 본 경험이 티타늄에서 동등한 성능을 자동으로 입증하지는 않습니다.

엔지니어링 커뮤니케이션 검토

신뢰할 수 있는 공급업체는 불분명한 도면 요구 사항을 식별하고 제조 위험을 논의하며 공차, 생산 방법 및 비용 간의 균형을 설명할 수 있어야 합니다.

전체 견적 비교

견적에는 동일한 재료 등급, 수량, 검사 요구 사항, 마감 작업, 포장 및 배송 조건이 포함되어 있는지 확인하십시오. 낮은 초기 가격으로 인해 중요한 서비스가 제외되거나 덜 까다로운 사양을 가정할 수 있습니다.

생산 일관성 평가

반복 주문의 경우 프로세스 문서화, 변경 관리, 배치 추적성 및 치수 변동 모니터링 방법에 대해 논의하십시오. 간격이 제한되어 있거나 성능 요구 사항이 엄격한 어셈블리에 부품을 사용할 경우 일관성이 특히 중요합니다.

명확하게 정의된 제조 파트너와 협력하세요

티타늄 부품 프로젝트를 위해 Qingdao Tuoyuan Metal Products Co., Ltd.를 평가할 때 구매자는 주문하기 전에 특정 제조 요구 사항을 검토할 수 있도록 기술 도면, 재료 요구 사항, 목표 수량 및 검사 기대치를 제공해야 합니다.

모든 공급업체 평가와 마찬가지로 일반적인 제품 설명에 의존하기보다는 실제 프로젝트에 대한 관련 가공 기능, 자재 조달 계약, 품질 문서 및 납품 약속을 확인하십시오.

10. 제조 비용에 영향을 미치는 요인은 무엇입니까?

티타늄 정밀 회전 부품의 비용은 원자재의 무게뿐만 아니라 전체 제조 공정에 따라 달라집니다. 주요 비용 동인을 이해하면 조달 팀이 보다 유용한 견적 요청을 준비하고 불필요한 지출을 방지하는 데 도움이 됩니다.

완전한 견적 요청 준비

의미 있고 비교 가능한 견적을 얻으려면 다음 정보를 포함하십시오.

• 2D 엔지니어링 도면 및 가능한 경우 3D 모델.
• 정확한 티타늄 등급 및 재료 사양.
• 필요한 공차, 표면 마감 및 나사산 세부 사항.
• 프로토타입 수량 및 예상 반복 주문량.
• 검사 보고서, 인증서 및 추적성 요구 사항.
• 필수 마감, 포장, 배송 위치 및 목표 날짜입니다.

완전한 정보를 통해 공급업체는 생산이 시작되기 전에 타당성을 평가하고 비용 요인을 식별할 수 있습니다. 또한 자재 대체, 검사 범위 및 납품 기대에 대한 오해의 가능성도 줄어듭니다.

11. 자주 묻는 질문

결론

티타늄 정밀 회전 부품은 부품 성능이 중량 대비 강도 비율, 내식성, 치수 정확도 및 응용 분야별 신뢰성에 따라 달라질 때 귀중한 이점을 제공합니다. 이러한 이점을 얻으려면 적절한 재료 선택, 제어된 CNC 가공, 현실적인 공차 및 부품의 용도에 맞는 품질 프로세스가 필요합니다.

엔지니어링 팀과 조달 전문가의 경우 가장 효과적인 소싱 전략은 명확한 기술 사양과 제조 능력, 검사 요구 사항, 비용 및 납품 약속을 정보에 근거하여 비교하는 것부터 시작됩니다. 이러한 요소를 조기에 해결하면 피할 수 있는 비용을 줄이고 완성된 구성 요소의 일관성을 향상시킬 수 있습니다.
