전체 CNC 생산 공정은 무엇입니까?

초기 제품 설계 및 CAD 모델링부터 CAM 프로그래밍, 기계 설정 및 실제 가공을 거쳐 최종 품질 검사 및 후처리에 이르기까지 디지털 정밀도와 기계적 효율성이 어떻게 융합되어 복잡한 금속 부품을 만드는지 탐구합니다.

1단계: 제품 디자인 및 CAD 도면 작성

모두CNC 제조고객의 제품 요구사항에서 시작됩니다. 우리 디자인 팀은 CAD 소프트웨어를 사용하여 정밀한 2D 엔지니어링 도면을 그리고 완성된 부품의 최종 형태의 기초가 되는 완전한 3D 제품 모델을 구축합니다.

검사를 위한 디자인

향후 제조 문제를 방지하기 위해 설계 단계에서 원자재 성능, 도구 접근 공간, 가공 난이도 및 생산 비용을 평가합니다.

완전한 모델 표준

3D 모델은 부품의 모든 구조적 특징을 완전히 표시해야 합니다.

명확한 기술 표시

모든 도면에는 생산 중 참조할 수 있도록 표시된 치수 공차, 기하학적 공차 및 표면 거칠기 요구 사항이 필요합니다.

2단계: CAM 프로그래밍 및 가공 공정 계획

CAM 소프트웨어는 설계 파일과 CNC 공작 기계 간의 링크 역할을 합니다. 당사의 기술 프로그래머는 CAD 모델을 CNC 장비용으로 읽을 수 있는 명령 언어인 G 코드 및 M 코드로 변환합니다.

가공단계 구분

우리는 모든 부품에 대해 황삭과 정삭을 분리합니다. 황삭 가공은 여분의 재료를 신속하게 제거하는 동시에 정삭 가공은 정밀도와 표면 품질을 보장합니다.

절단 도구 및 경로 최적화

우리는 어울리는 절단 도구를 선택하고 가능한 가장 짧은 절단 경로를 설계하여 유휴 이동 시간을 줄이고 전반적인 생산 효율성을 높입니다.

맞춤형 절단 매개변수

기술자는 부품 재질과 구조에 따라 스핀들 속도, 이송 속도, 절삭 깊이 및 절삭 단계를 엄격하게 설정합니다.

제작 전 시뮬레이션 테스트

우리는 프로그램을 작업장에 보내기 전에 소프트웨어 내에서 전체 3D 절단 시뮬레이션을 실행하여 도구 충돌, 과도한 절단 및 도구 파손 위험을 확인합니다.

3단계: 기계 설정 및 현장 준비

정식 절단에 앞서 작업장 운영자는 디지털 프로그램에 맞게 모든 물리적 설정 작업을 완료합니다.

도구 준비

작업자는 프로세스 시트에 나열된 모든 필수 절삭 공구를 준비하고 각 공구의 길이와 직경을 측정한 다음 공작 기계 매거진에 올바르게 장착합니다.

원료 클램핑

바이스, 압력판 또는 맞춤형 고정 장치를 사용하여 원료 블랭크를 작업대에 단단히 고정하여 고속 절단 중에 이동을 방지합니다.

도구 설정 및 원점 교정

작업 좌표계(예: G54)는 공작물의 영점을 확인하여 기계가 원재료를 정확하게 찾을 수 있도록 설정됩니다.

프로그램 업로드

완벽하게 검증된 오류 없는 G 코드 파일이 CNC 기계 제어 시스템에 업로드됩니다.

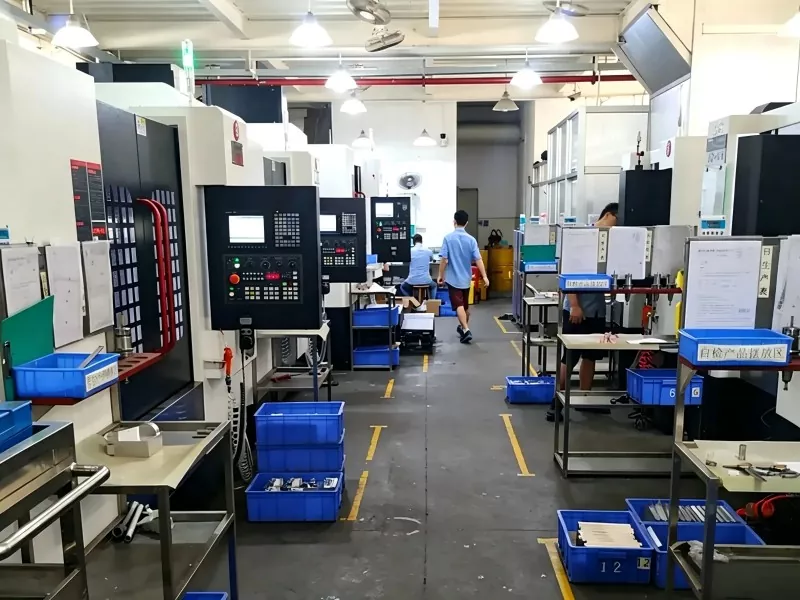

4단계: 자동 가공 및 실시간 모니터링

CNC 기계는 업로드된 코드에 따라 자동으로 실행되며 다축 연결로 재료 절단이 완료됩니다. 운영자는 전체 실행 프로세스를 지속적으로 감시합니다.

일반적인 CNC 가공 유형

밀링: 회전하는 절단 도구는 고정된 공작물에 대해 이동하므로 복잡한 평면, 공동 및 곡선형 3D 프로파일에 이상적입니다.

터닝: 절삭 공구가 이동하는 동안 원료 블랭크가 회전하며 샤프트, 디스크 및 슬리브(예: 황동 성형 인서트)와 같은 회전 부품에 사용됩니다.

드릴링 및 태핑: 패스너 조립을 위한 정확한 홀 드릴링 및 내부 스레드 처리.

주요 현장 모니터링 포인트

작업자는 생산 중에 다음 세부 사항을 주의 깊게 관찰해야 합니다.

절단 영역을 완전히 덮는 충분한 냉각액

도구 마모 또는 부서진 절삭날 흔적

기계에서 이상한 진동이나 심한 비정상적인 소음이 발생합니다.

5단계: 정밀검사 및 품질관리

가공이 완료되면 모든 부품은 엄격한 QC 테스트를 거쳐 모든 도면 사양과 일치하는지 확인합니다.

기본 치수 확인

작업자는 빠른 크기 확인을 위해 디지털 캘리퍼스, 마이크로미터, 이동/불가 게이지를 사용합니다.

고정밀 치수 테스트

공차가 매우 크거나 복잡한 곡선 부품의 경우 좌표 측정기(CMM)와 광학 이미지 감지기가 기하 공차를 정확하게 테스트합니다.

표면조도 테스트

표면 거칠기 테스터는 표면 매끄러움을 확인하여 명백한 도구 자국과 표면 결함을 제거합니다.

6단계: 후처리 및 표면 마무리

품질 검사를 통과한 부품은 조립 및 외관 표준을 충족하기 위해 2차 처리를 받습니다.

디버링

수공구, 연마기 또는 초음파 장비는 긁힘을 방지하고 원활한 조립을 보장하기 위해 날카로운 버와 모서리를 제거합니다.

부품 청소

모든 절삭유, 금속 칩 및 표면 먼지가 각 가공물에서 완전히 씻겨 나옵니다.

맞춤형 표면 처리

우리는 사용 시나리오에 따라 녹 방지 보호 및 장식 효과를 위한 샌드블라스팅, 전기 도금, 아노다이징, 흑색 산화물 코팅, 분말 스프레이 등 다양한 표면 마감 옵션을 제공합니다.

최종 검사 및 포장

완제품, 방청 처리, 부품 조립 및 배송을 위한 충격 방지 포장에 대한 최종 전체 점검을 수행합니다.
