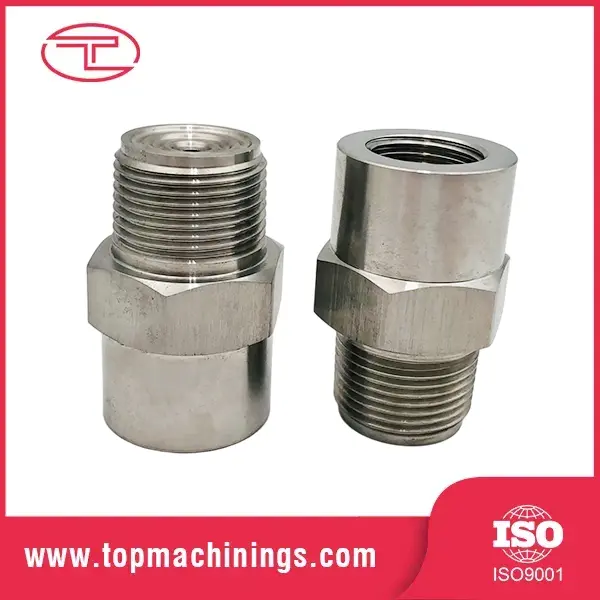

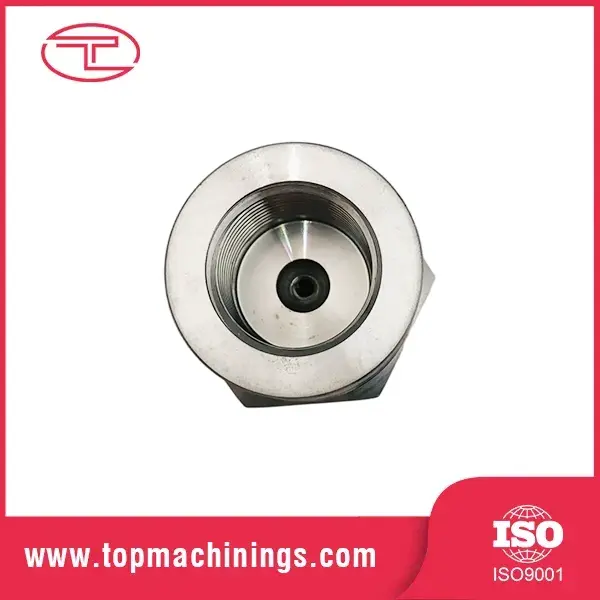

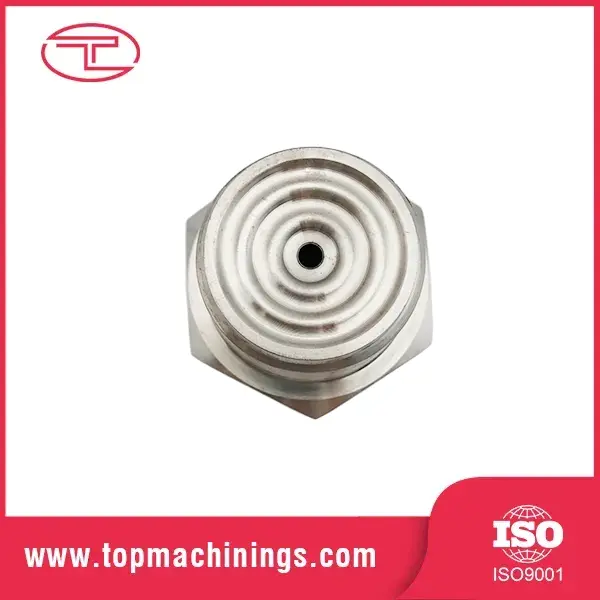

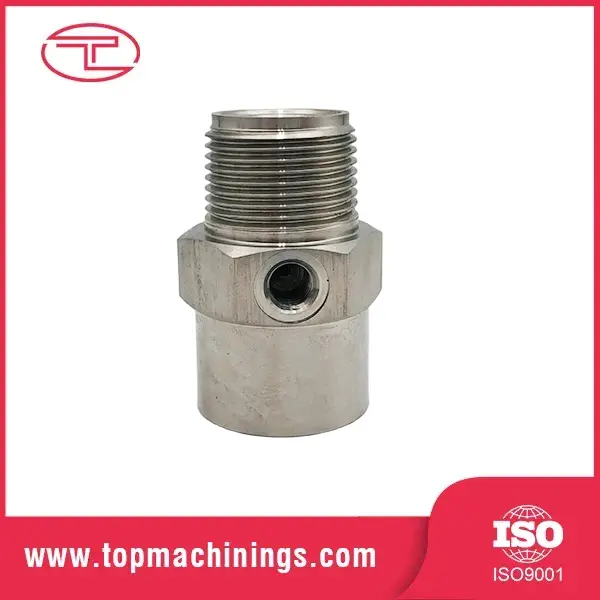

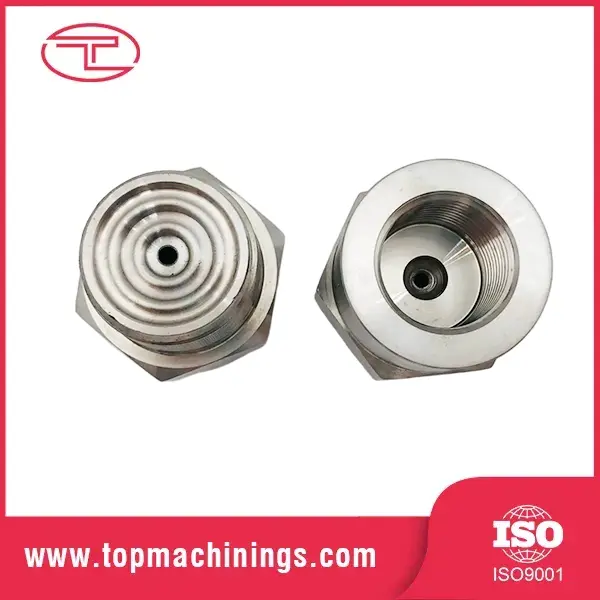

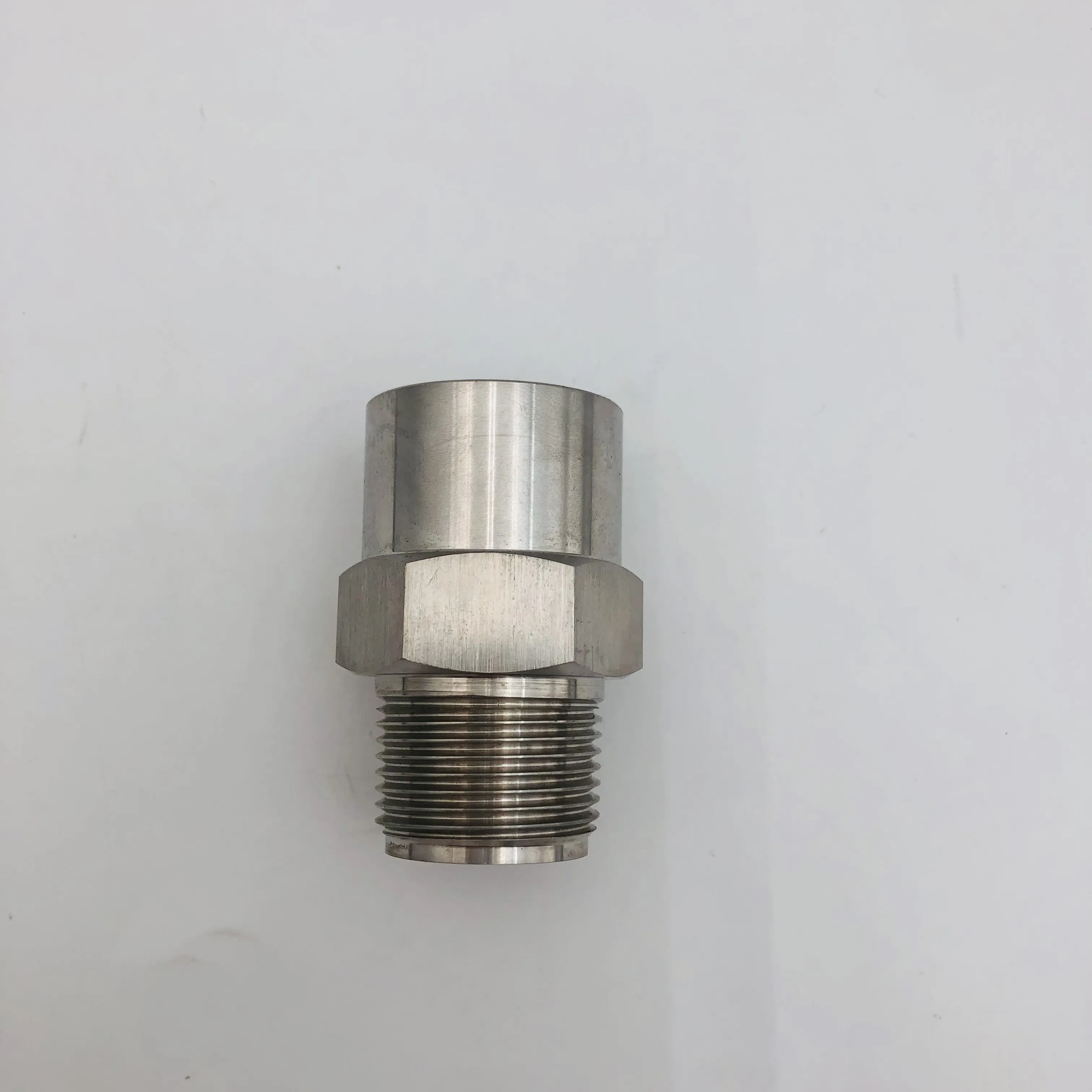

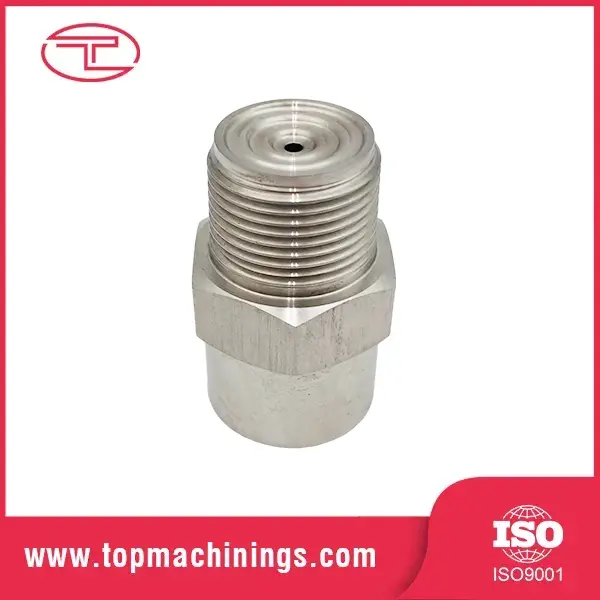

스테인레스 스틸 풀 콘 스프레이 노즐

Tuoyuan에서 제조한 맞춤형 스테인리스 스틸 풀콘 스프레이 노즐은 완전한 원형 스프레이 패턴을 형성합니다. 독특한 내부 베인 구조와 크고 매끄러운 내부 통로는 다양한 유속과 작동 압력 하에서 중대형 물방울을 고르게 분포시킵니다.

문의 보내기

제품 설명

Tuoyuan 스테인리스 스틸 원형 스프레이 노즐은 45° ~ 108° 각도의 원형 원형 스프레이를 생성하며, 최적화된 내부 베인과 방해받지 않는 흐름 경로 덕분에 넓은 유량 및 압력 범위에 걸쳐 중형 및 대형 액적을 안정적으로 전달합니다.

표준 스테인리스 스틸로 가공된 원형 분무 노즐은 전체 영역 작업을 위한 정확한 치수를 제공합니다.

데이터 시트

스레드 크기	흐름 코드	오리피스 직경 (mm)	최대 자유 통로 오리피스 직경(mm)	0.5바	0.7바	1.5바	2바	3바	4바	5바	6바	7바	10바	1.5bar 각도(°)
1/8"	1	0.79	0.64	0.38	0.57	0.82	0.62	0.74	0.85	0.94	1	1.1	1.3	58
1/8"	1.5	1.2	0.64	0.49	0.76	0.81	0.93	1.1	1.3	1.4	1.5	1.7	1.9	65
1/8"	2	1.2	1	0.65	0.87	1.1	1.2	1.5	1.7	1.9	2	2.2	2.6	50
1/8"	3	1.5	1	0.98	1.1	1.6	1.9	2.2	2.5	2.8	3.1	3.9	4.5	65
1/8"	3.5	1.6	1.3	1.1	1.3	1.9	2.2	2.6	3	3.3	3.6	3.9	4.5	50
1/8"	3.9	2	1	1.3	1.5	2.1	2.4	2.9	3.3	3.7	4	4.3	5.1	84
1/8"	5	2	1.3	1.6	1.9	2.7	3.1	3.7	4.2	4.7	5.1	5.5	6.5	65
1/4"	6.1	2.3	1.3	2	2.3	3.3	3.8	4.5	5.2	5.7	6.2	6.7	7.9	74
1/4"	6.5	2.38	1.6	2.1	2.5	3.5	4	4.8	5.5	6.1	6.7	7.1	8.4	50
1/4"	10	3.18	1.6	3.3	3.8	5.4	6.2	7.4	8.5	9.4	10.2	11	13	67
1/4"	12.5	3.2	1.6	4.1	4.8	6.8	7.7	9.3	10.8	11.8	12.8	13.7	16.2	74
3/8"	9.5	2.6	2.4	3.1	3.6	5.1	5.9	7.1	8.1	8.9	9.7	10.4	12.3	50
3/8"	15	3.6	2.4	4.9	5.7	8.1	9.3	11.2	12.7	14.1	15.4	16.5	19.4	67
3/8"	20	4	2.8	6.5	7.6	10.8	12.4	14.9	17	18.8	20	22	26	80
3/8"	22	4.5	2.8	7.2	8.4	11.9	13.6	16.4	18.7	21	23	24	28	90
1/2"	16	3.5	3.2	5.2	6.1	8.7	9.9	11.9	13.6	15.1	16.4	17.6	21	50
1/2"	25	4.6	3.2	8.2	9.5	13.5	15.4	18.6	21	24	26	27	32	67
1/2"	32	5.2	3.6	10.4	12.2	17.3	19.8	24	27	30	33	35	41	75
1/2"	40	6.2	3.6	13.1	15.2	22	25	30	34	38	41	44	52	91
3/4"	50	6.7	4	16.3	19.1	27	31	37	42	47	51	55	65	94
3/4"	2.5	4.9	4.4	9.6	11.2	15.9	18.2	22	25	28	30	32	38	50
3/4"	4	6.4	4.4	15.4	18	26	29	35	40	44	48	52	61	70
3/4"	7	9.5	5.2	27	31	45	51	61	70	78	84	91	107	92
1"	4.2	6	5.6	16.2	18.9	27	31	37	42	47	51	54	64	50
1"	7	8.3	5.6	27	31	45	51	61	70	78	84	91	107	68
1"	8	9.5	5.6	31	36	51	58	70	80	89	91	104	122	81
1"	10	11.9	5.6	38	45	64	73	88	100	111	121	130	153	90
1"	12	11.9	6.4	46	54	77	87	105	120	133	145	155	183	92
1 1/4"	6	7.4	6.4	23	27	38	44	53	60	67	72	78	92	50
1 1/4"	10	9.6	6.4	38	45	64	73	88	100	111	121	130	153	67
1 1/4"	12	10.7	6.4	46	54	77	87	105	120	133	145	155	183	70
1 1/4"	14	12.3	6.4	54	63	89	102	123	140	155	169	181	215	80
1 1/2"	20	15.1	7.9	77	90	128	146	175	200	220	240	260	305	93
1 1/2"	10	9.5	8.7	38	45	64	73	88	100	111	121	130	153	50
1 1/2"	16	12.7	8.7	62	72	102	116	140	158	178	193	210	245	74
1 1/2"	20	14.3	8.7	77	90	128	146	175	200	220	240	260	305	76
1 1/2"	30	18.3	10.3	115	135	191	220	265	300	330	360	390	460	94
2"	17	12.7	11.1	65	76	108	124	149	170	189	205	260	300	50
2"	30	17.3	11.1	115	135	191	220	265	300	330	360	390	460	74
2"	35	19.2	11.1	135	157	225	255	310	355	390	425	455	540	77
2"	40	21	11.1	154	180	255	295	350	400	445	485	520	610	80
2"	50	23.8	14.3	192	225	320	385	440	500	560	610	740	770	85
2"	60	28.6	14.3	230	270	385	440	530	600	670	730	780	920	100

작동 원리 및 구조

스테인레스 스틸 원형 스프레이 노즐은 고유하게 설계된 내부 날개 또는 소용돌이 챔버 덕분에 균일한 원형 스프레이 패턴을 제공합니다.

액체 소용돌이: 액체가 노즐로 유입된 후 내부 날개 또는 소용돌이 구성 요소가 유체를 고속으로 회전시킵니다.

혼합 및 원자화: 소용돌이치는 액체가 노즐 챔버 내부에서 혼합됩니다. 유체가 오리피스를 빠져나오면서 날카로운 전단력과 급격한 압력 강하로 인해 유체가 즉시 작고 미세한 물방울로 부서집니다.

균일한 분포: 정밀한 모양의 날개는 바깥쪽 가장자리부터 중앙까지 전체 스프레이 콘에 걸쳐 일관된 흐름 범위를 보장합니다.

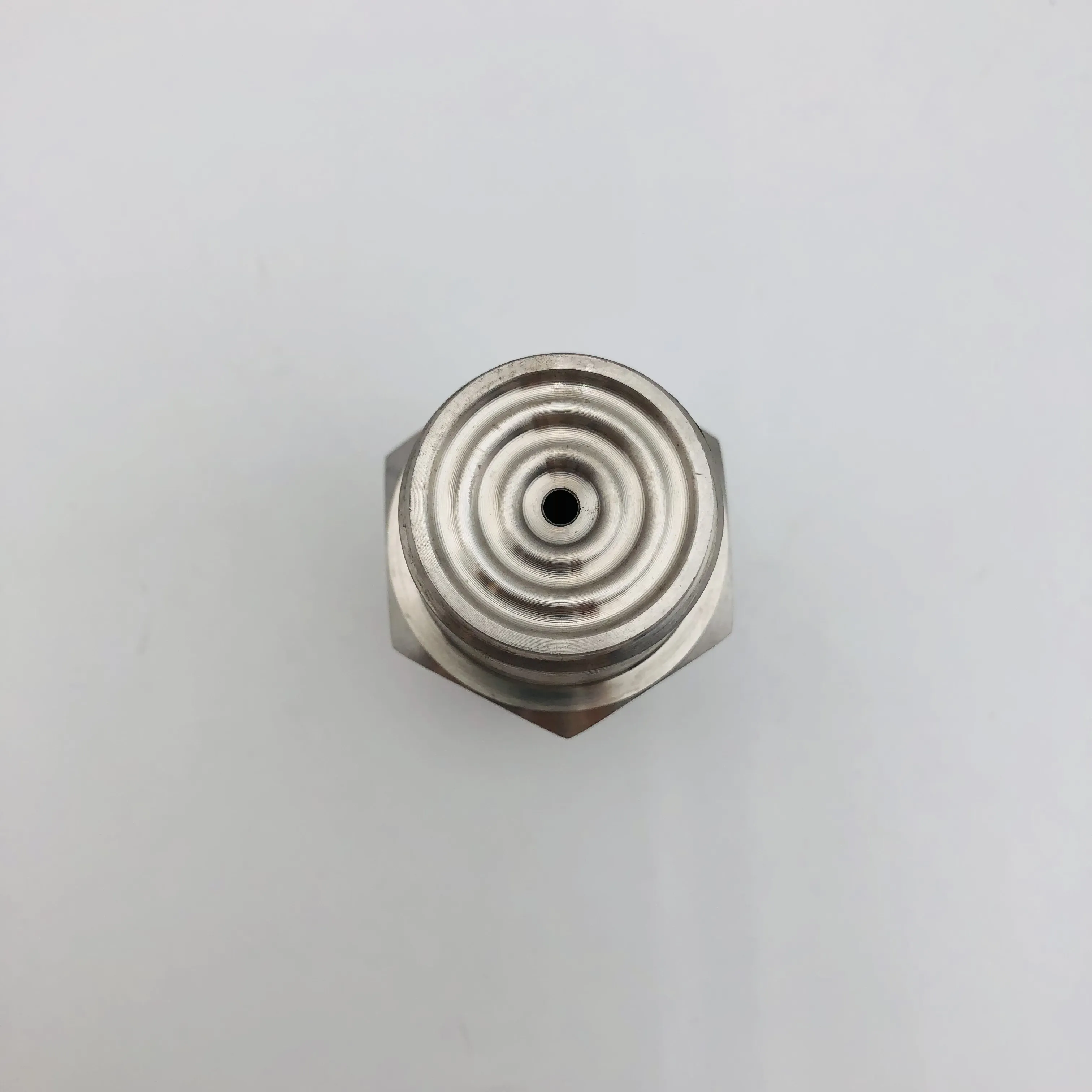

Stainless Steel Full Cone Spray Nozzles Tuoyuan Metal

고객 우수사례 및 실제 구매자 리뷰

프로젝트 배경

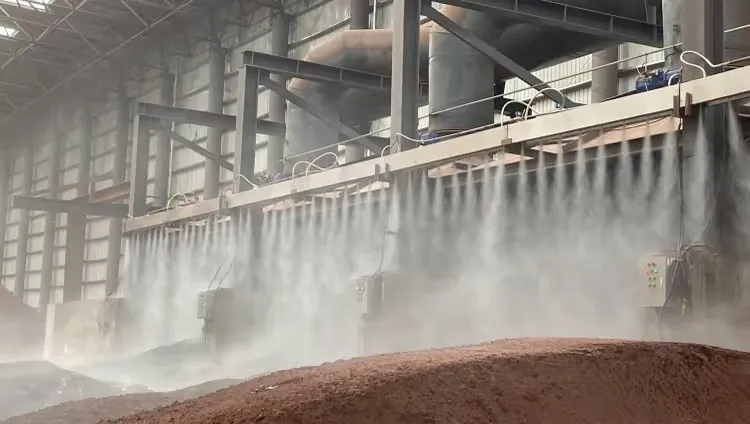

동남아시아의 대규모 현지 골재 채석장은 파쇄 구역, 컨베이어 이송 지점, 비축장 및 적재 통로에서 심각한 먼지 오염에 직면했습니다. 이 공장에서는 한때 안개 먼지 억제를 위해 일반 주철과 플라스틱 스프레이 노즐을 사용했습니다. 이러한 오래된 노즐에는 혼합된 침전물에 의한 마모가 쉽고, 모래 가루로 인한 내부 막힘이 자주 발생하고, 스프레이가 고르지 않게 분산되고, 사용 수명이 짧고, 교체가 자주 중단되는 등 명백한 단점이 있었습니다. 게다가 부유먼지가 너무 많아 현지 환경검사 기준에 미달해 일일 생산이 제한됐다.

우리가 제공하는 맞춤형 솔루션

공장은 전체 현장 개조를 위해 SUS304 및 SUS316 스테인리스 스틸 원형 스프레이 노즐을 채택했습니다. 우리는 고정 포그 폴, 작업장 상단 스프레이 및 컨베이어 벨트 폐쇄형 먼지 억제 파이프라인에 대해 중압 광각 풀콘 모델을 일치시켰습니다.

고객 리뷰

"저희는 이전에 많은 저렴한 스프레이 노즐을 테스트했는데 대부분이 일주일 이내에 모래 진흙으로 막혔습니다. 이 스테인레스 원형 노즐은 분쇄기 배출구 스프레이 시스템에서 완벽하게 작동합니다. 콘 스프레이 적용 범위는 완전하고 안개가 균일하며 공장 순환수를 사용해도 막히지 않습니다. 유지 관리 작업이 적고 하루 종일 안정적으로 작동합니다. 채석장 먼지 억제를 위해 대량 구매할 가치가 있습니다."

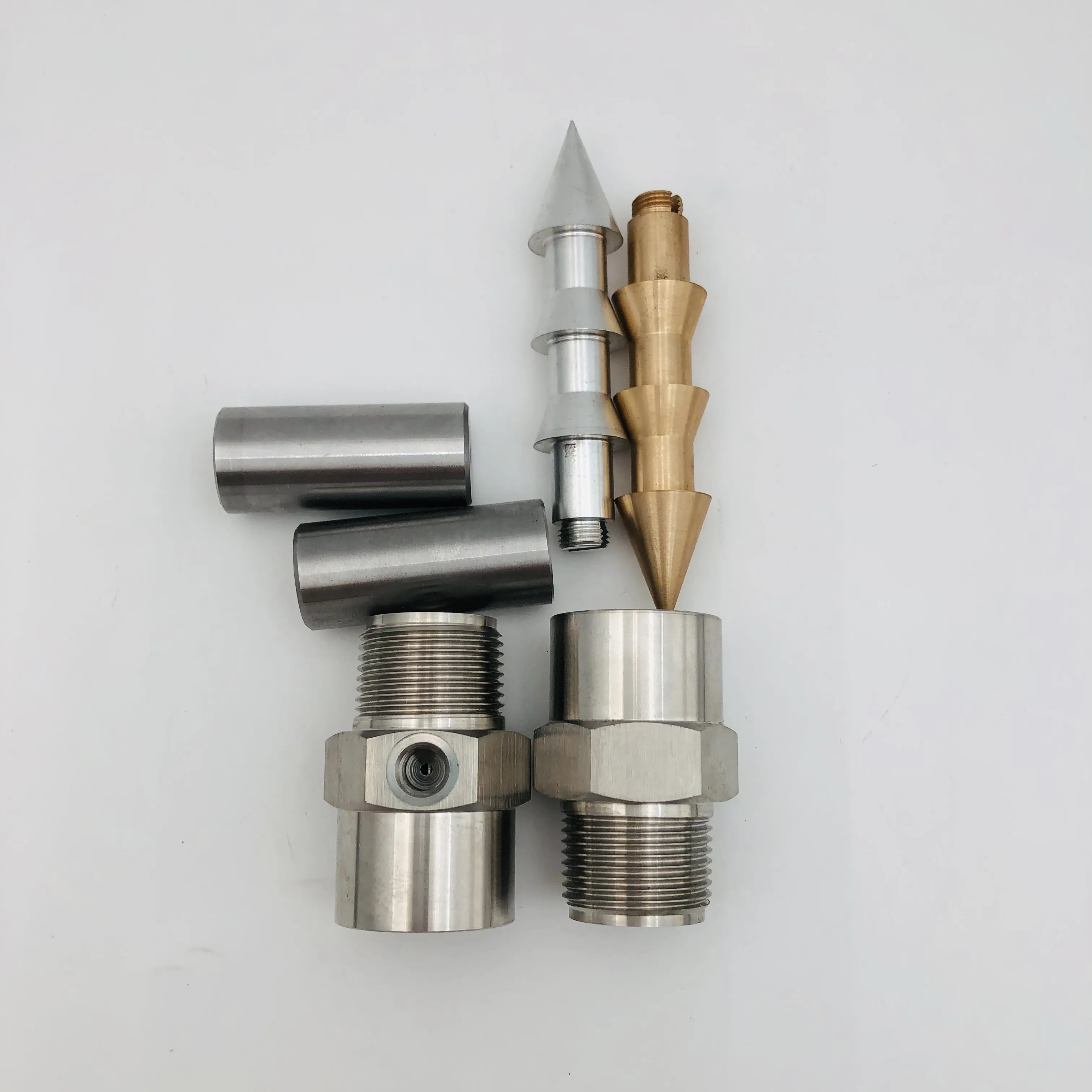

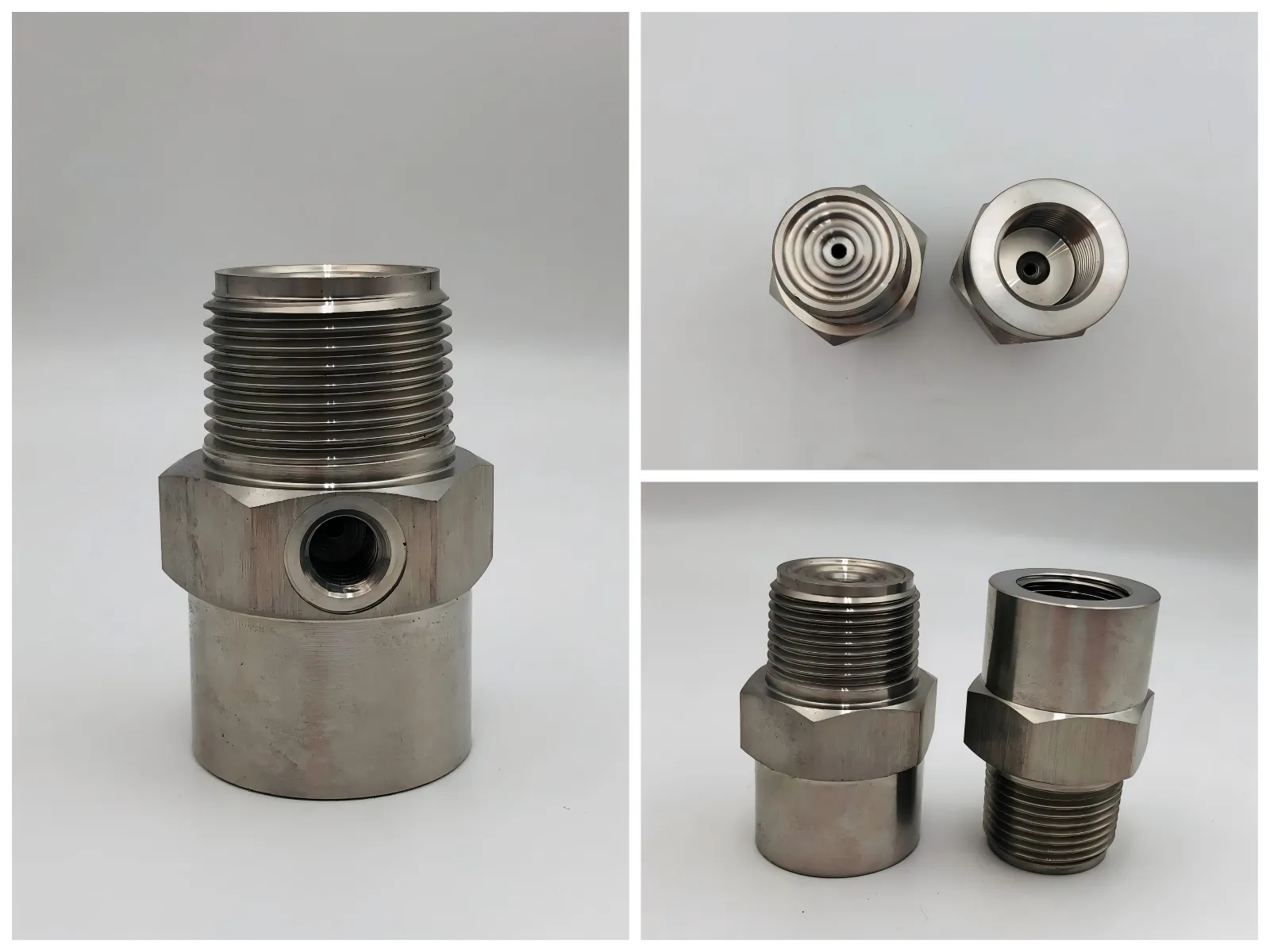

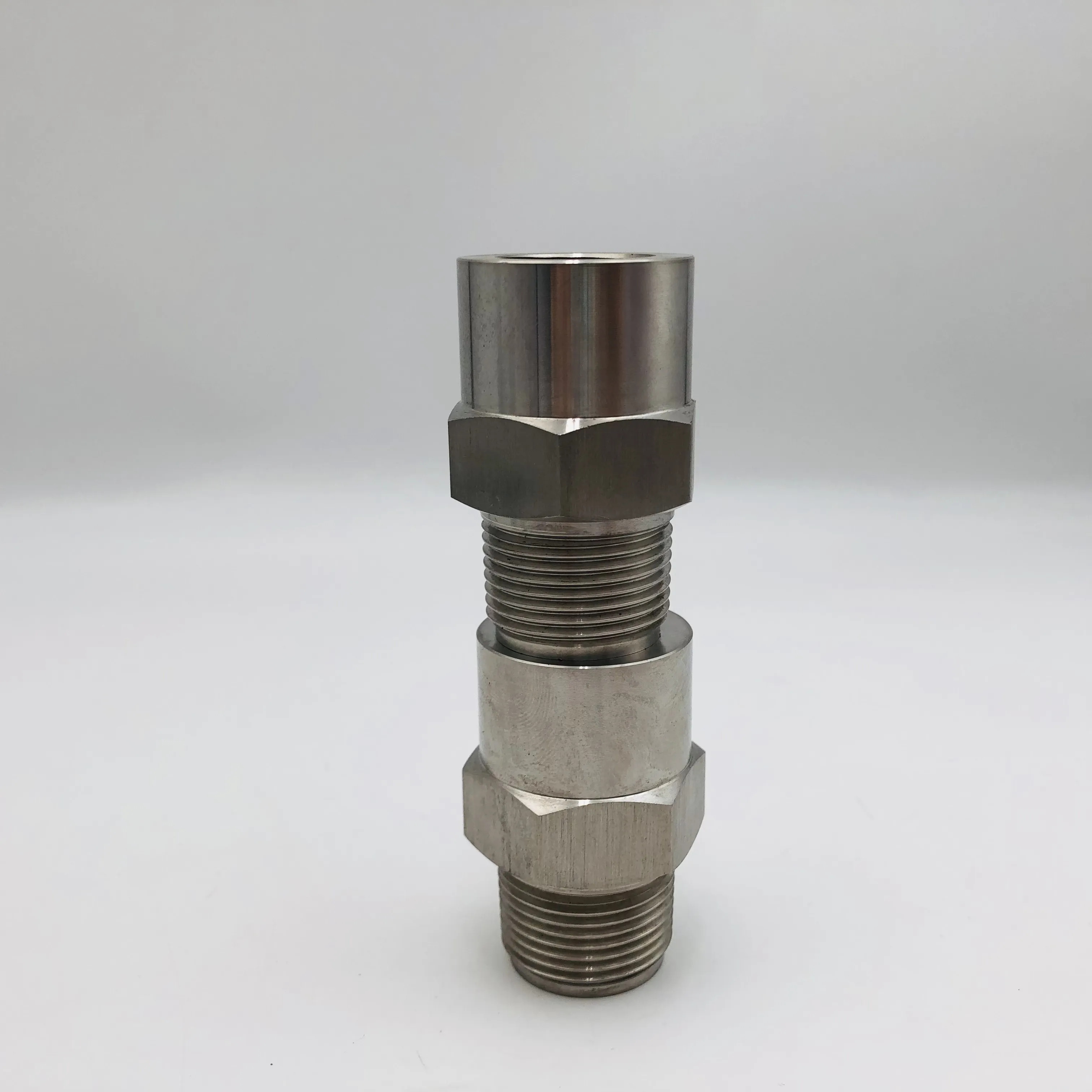

샘플 디스플레이

제품 매개변수

제품명	스테인레스 스틸 원형 스프레이 노즐
재료	304, 316, 316L, 황동
유량	맞춤형
스프레이 각도	맞춤형
스타일	스레드 크기
BB 원형 스프레이 노즐	1/8”-2”
HH 원형 스프레이 노즐	1/8”-2”
GG 원형 스프레이 노즐	1/8”-3/4”
SJV-B 원형 스프레이 노즐	1/8”-3/4”

스테인레스 스틸 풀 콘 스프레이 노즐의 적용

1. 모래 및 자갈 공장은 메커니즘-모래 생산 및 파쇄 과정에서 다량의 부유 먼지를 생성합니다. 스테인리스 스틸 원형 스프레이 노즐은 조밀하고 미세한 물 미스트를 공기 중으로 분사하여 배출을 억제합니다. 결과적으로, 이러한 먼지 입자는 중력으로 인해 떨어지게 되며, 이는 소스에서 매우 효율적인 먼지 억제를 달성합니다.

2. 곡물 및 기름 가공 공장에서는 자재 하역, 운반, 청소 작업 중에 가연성 유기 먼지가 쉽게 축적됩니다. 분무 시스템은 재료 이송 지점에 미세 물 미스트를 정밀하게 분사합니다. 이 작업은 공장 내 분진 폭발의 잠재적 위험을 효과적으로 줄입니다.

3. 야금 공장의 제련 및 소결 공정에서는 엄청난 양의 독성 먼지와 고온의 배가스가 생성됩니다. 고압 스테인리스 스틸 원형 스프레이 노즐은 작업장 장비를 효과적으로 세척하고 뜨거운 용광로를 냉각하며 환경 먼지를 억제합니다. 균일하게 분포된 액적은 기액 접촉 면적을 증가시켜 유해 가스의 중화를 크게 가속화합니다.

4. 채석장은 노천 발파, 암석 시추, 골재 선별 작업 중에 심각한 먼지 오염에 직면합니다. 스테인리스 스틸 원형 스프레이 노즐은 광범위한 먼지를 억제하고 폐수 거품을 제거하며 뜨거운 원료를 빠르게 냉각시킵니다. 이 다목적 노즐 시스템은 갑작스러운 화재를 진압하는 매우 효율적인 화재 진압 도구 역할도 합니다.
