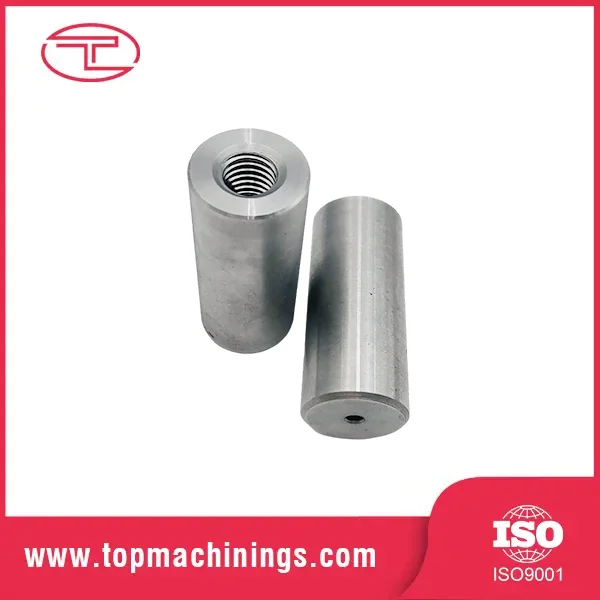

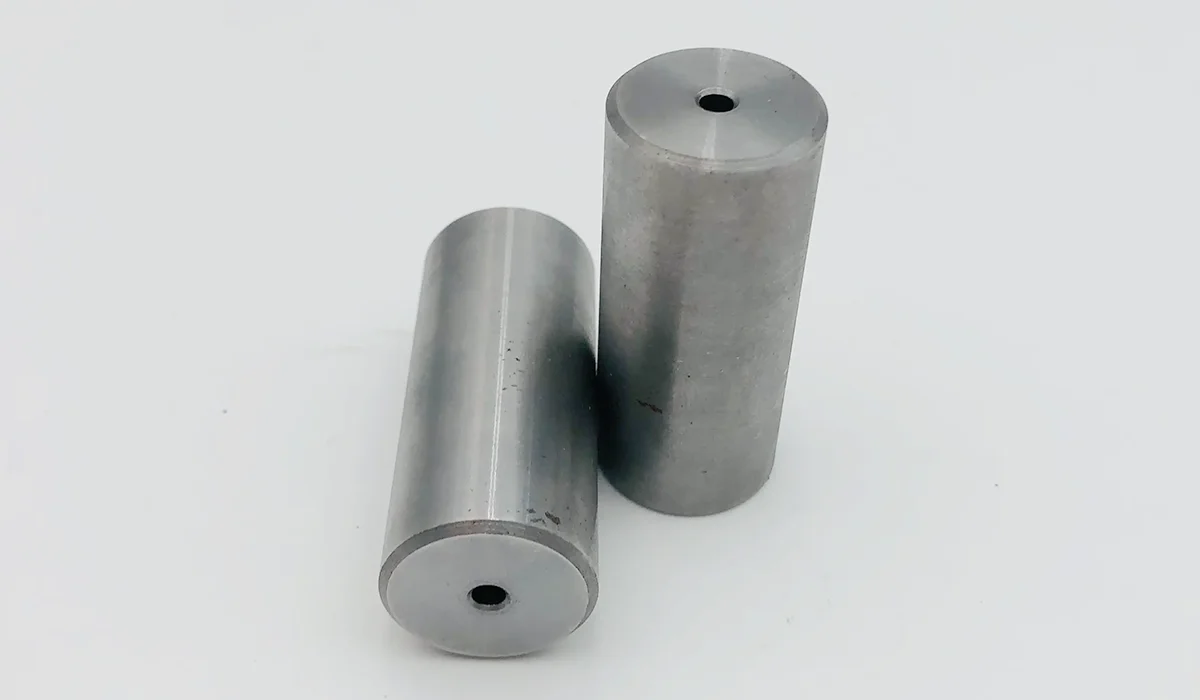

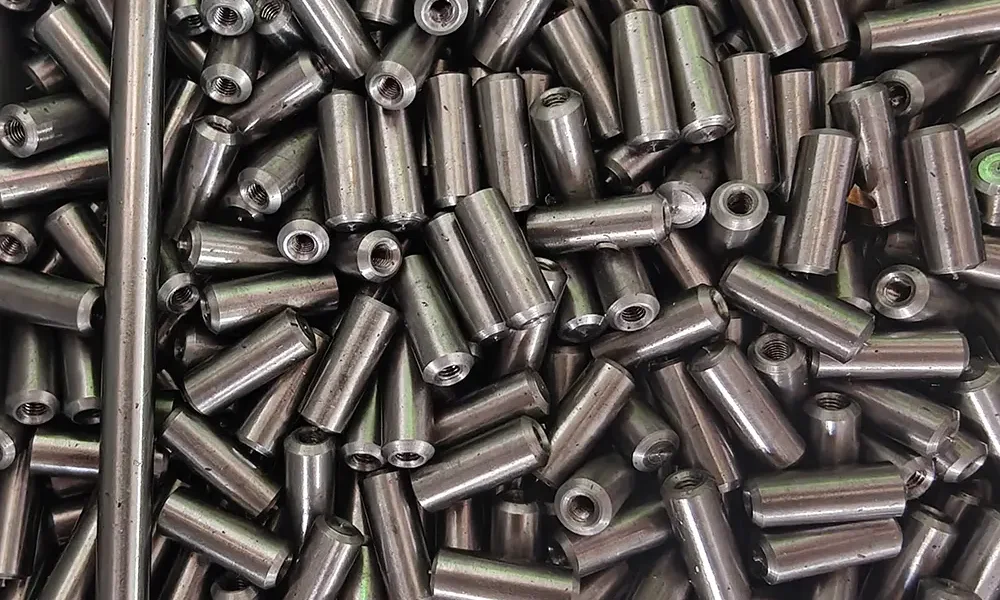

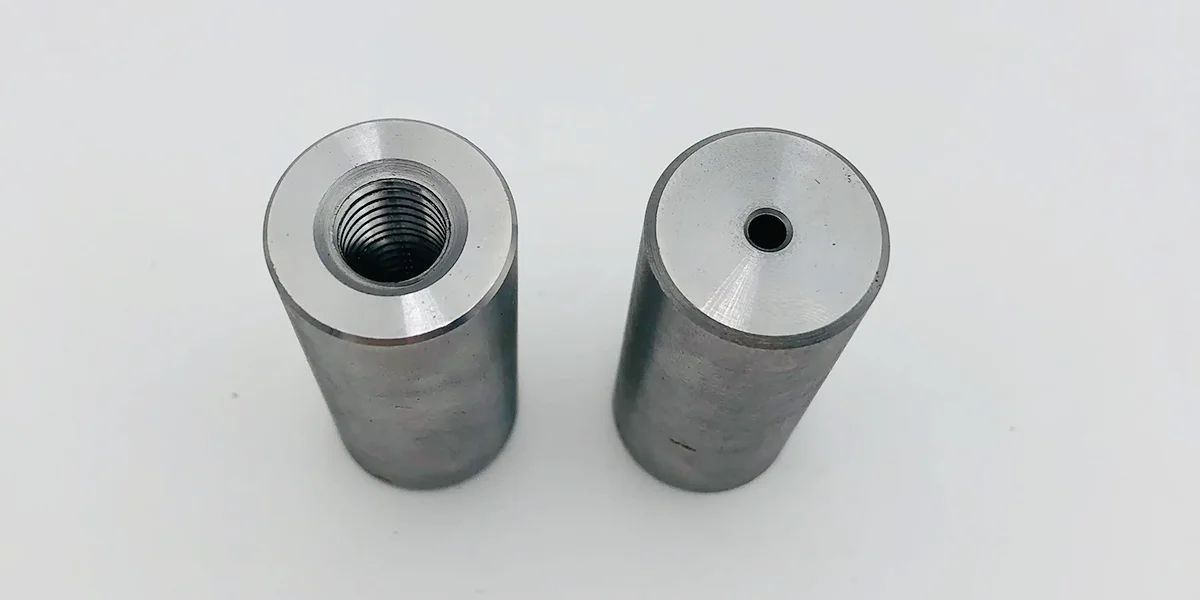

정밀 CNC 스레드 부싱

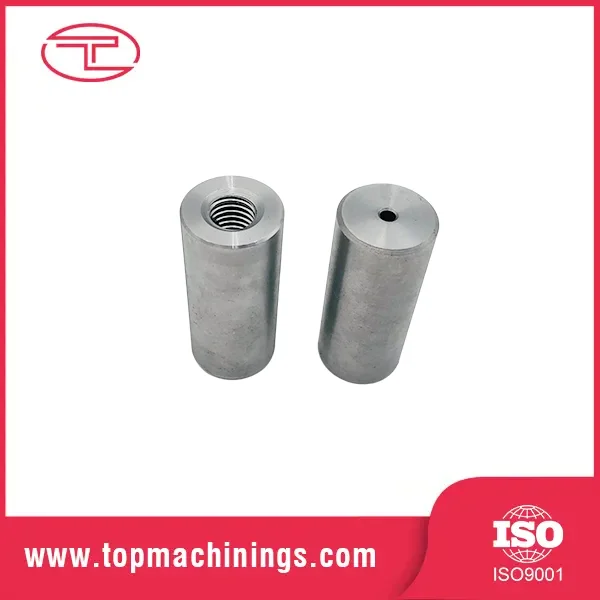

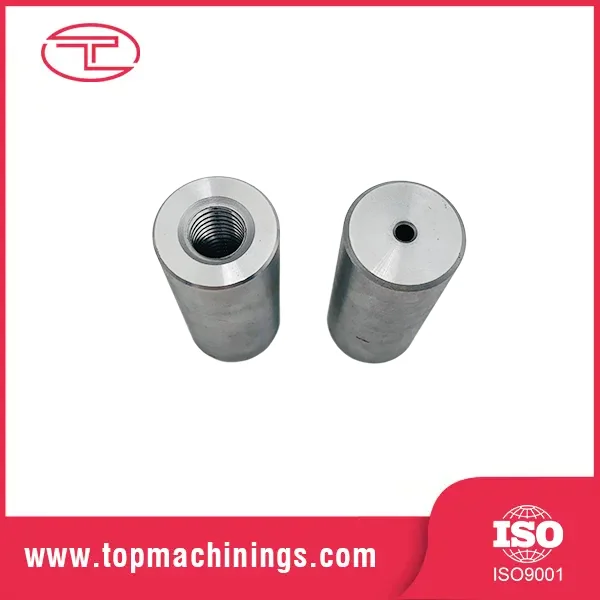

정밀 CNC 스레드 부싱은 내부 또는 외부 표면에 정밀 가공 스레드가 있는 원통형 슬리브입니다. 스레드를 상위 부품에 직접 가공하지 않고도 부품에 강력하고 교체 가능한 스레드 인터페이스를 제공하는 "스레드 인서트"라고 생각하십시오. 부드러운 알루미늄 하우징에서 나사산 구멍이 벗겨지는 경우(고전적인 실패 모드) 부싱이 문제를 해결하는 부품입니다.

스레드 인서트와 슬리브 부싱의 두 가지 주요 제품군이 있습니다. 둘 다 기계 공장에서 동일한 것을 요구합니다. 진원도, 동심도 및 미크론 단위로 측정되는 나사산 정확도입니다.

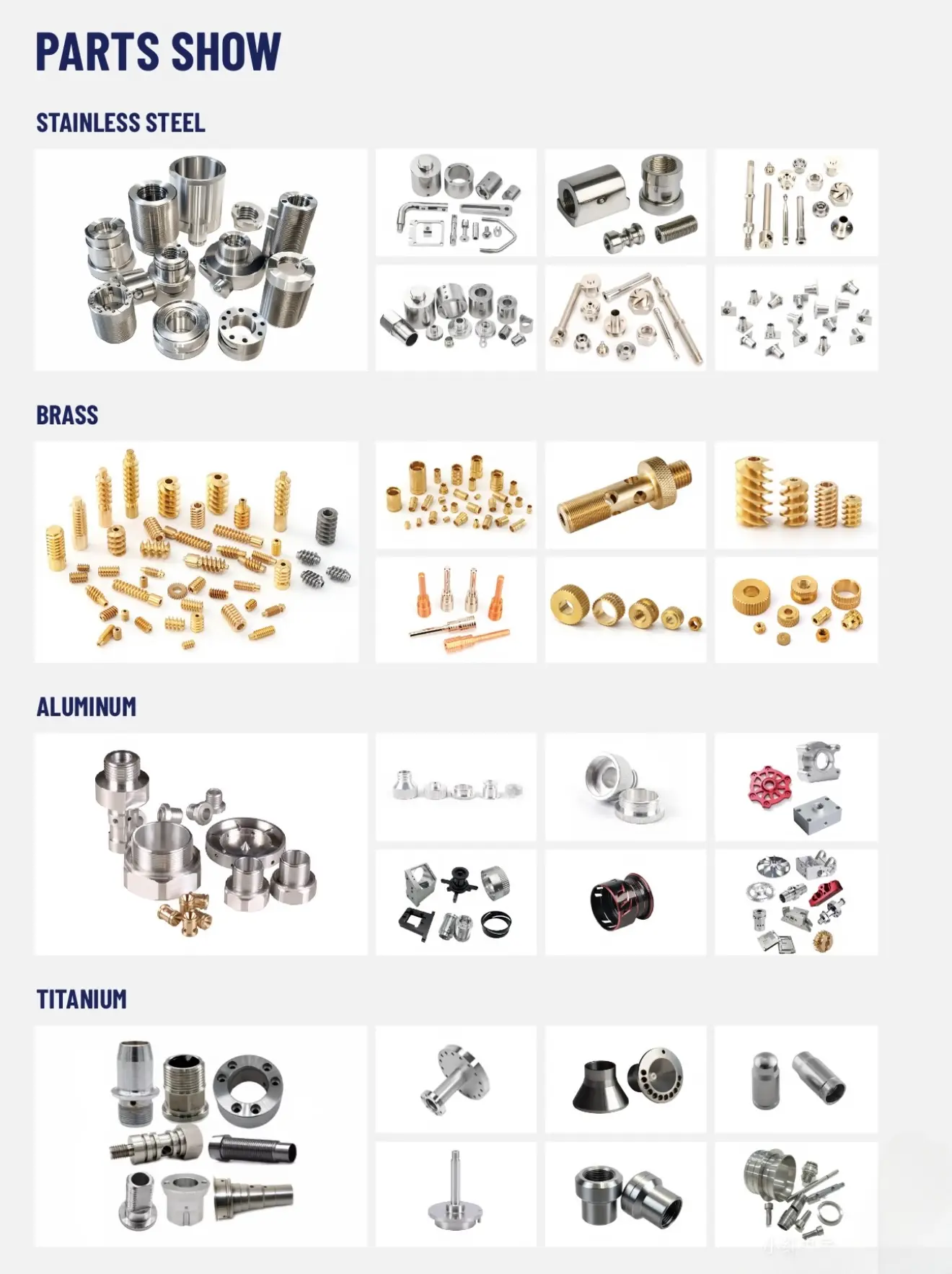

재료 및 스레드 구성

스테인레스 스틸(SUS303/304/316): 식품, 해양, 의료용으로 사용되는 내식성.

합금강(4140/1045): 고하중 적용을 위한 열처리로 고강도입니다.

황동(C3604/HPb59-1): 정밀 CNC 스레드 부싱 베어링을 위한 탁월한 가공성과 천연 윤활성.

알루미늄(6061-T6/7075): 항공우주 및 자동차 조립용으로 경량입니다.

스레드 형태: 미터법(M3–M64), UNC/UNF, NPT 파이프 스레드 및 도면별 사용자 정의 양식.

등급: 간섭 맞춤 응용 분야를 위한 6H/6g 표준, 5H/4h 정밀 등급.

스레드는 단일 지점 스레드 가공 또는 CNC 선반의 스레드 밀링으로 절단된 후 피치 직경 측정이 이어집니다. 압입 인서트의 경우 부싱이 올바른 간섭으로 안착되도록 외부 직경을 ±0.005mm로 유지합니다. 설치하기에 충분히 느슨하고 회전하지 않을 만큼 단단합니다.

제품 사양

정밀 CNC 스레드 부싱의 일반적인 응용 분야

정밀 CNC 스레드 부싱 제조업체 및 공급업체인 Tuoyuan Metal은 다음에 대한 공장 직접 가격으로 부싱을 대량 공급합니다.

자동차 및 전자 제품의 알루미늄 및 플라스틱 하우징용 스레드 인서트입니다.

펌프, 기어박스, 컨베이어의 베어링 슬리브와 마모 부싱.

지그, 고정 장치 및 툴링 플레이트용 부싱을 찾습니다.

유압 및 공압 실린더 부품.

가구, 가전제품 및 장비 피벗 어셈블리.

항공우주 및 국방 경량 어셈블리.

실제 사례

사례 연구: 맞춤형 정밀 CNC 스레드 황동 부싱

산업: 전자 및 전기 장비

자료: 고급장교 C36000

프로세스: 스위스 CNC 터닝, 태핑 및 육각 밀링

미국의 한 전자 부품 제조업체는 플라스틱 인클로저 내에서 회전 방지 인서트 역할을 할 맞춤형 정밀 CNC 스레드 부싱이 필요했습니다. 플라스틱 하우징을 손상시키지 않고 손쉬운 나사 조립을 보장하려면 부품에 버가 없는 마감이 필요했습니다. 다축 스위스 CNC 선반을 활용하여 단일 설정으로 깨끗한 나사산과 정밀한 육각 머리로 황동 부싱을 가공했습니다. 모든 금속 부스러기를 제거하기 위해 철저한 초음파 세척 공정을 구현한 후 100% 나사 광학 검사를 수행했습니다.

생산 과정

모든 부싱은 엔지니어링 검토로 시작됩니다. 당사 팀은 2D/3D 도면 또는 샘플을 분석하고 재료 등급을 선택하며 최적의 도구 경로를 프로그래밍합니다. 나사형 인서트의 경우 중요한 매개변수는 억지 끼워 맞춤입니다. 호스트 부품에 과도한 응력을 가하지 않고 유지력을 보장하기 위해 정확한 OD를 계산합니다.

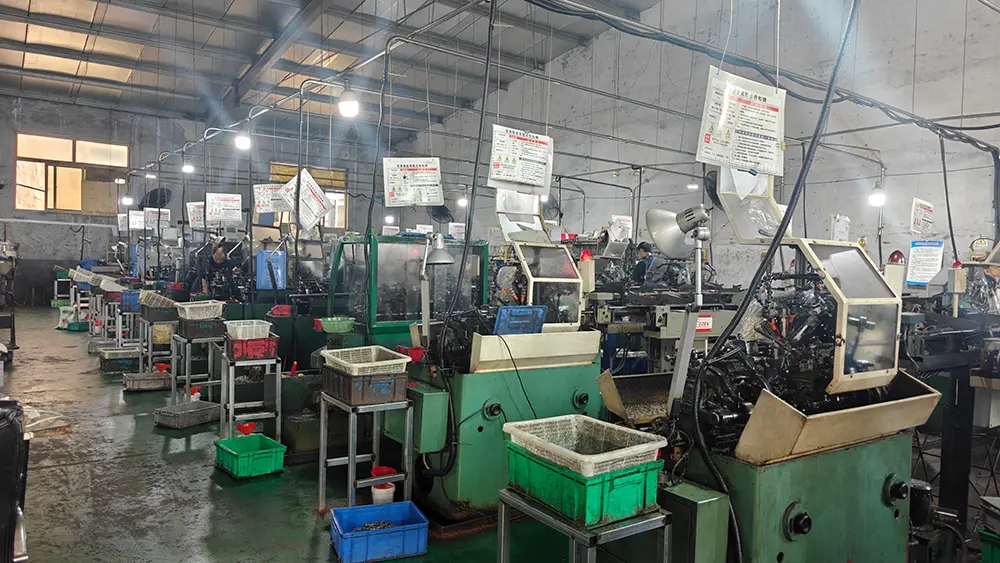

바 피더가 장착된 고속 자동 CNC 선반에서 가공이 진행됩니다. 터닝, 페이싱, 홈 가공, 보링 및 나사 가공은 가능한 경우 단일 클램핑 사이클로 완료됩니다. 이 단일 설정 접근 방식을 통해 미크론 범위의 동심도가 유지됩니다.

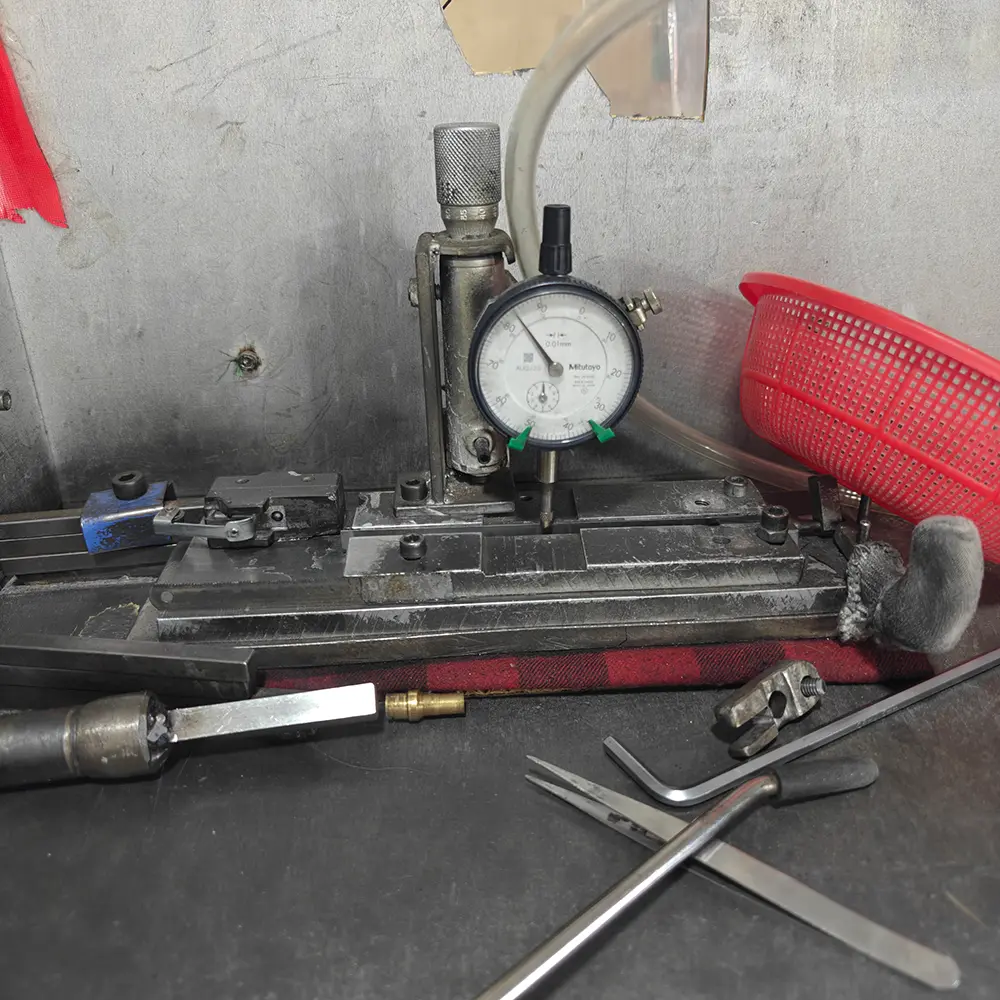

나사 가공 후에는 나사산 플러그/링 측정, 광학 분류, 샘플링된 부품에 대한 CMM 검증 등 100% 검사가 이루어집니다. 최종 포장 전 자체 라인에서 표면 처리(아연, 흑색 산화물, 니켈)를 적용합니다.

Tuoyuan Metal을 선택하는 이유

정밀 가공의 10년 Tuoyuan Metal은 정밀 회전 부품 및 CNC 가공 부품 분야에서 10년 이상의 경험을 보유하고 있으며 95%의 반복 구매율로 20개 이상의 국가 고객에게 서비스를 제공하고 있습니다. 당사에 부싱을 주문하시면 귀하의 문제를 이미 여러 번 해결한 매장과 협력하게 됩니다.

부싱은 주문 크기에 따라 방청지, 폴리백, 수출용 상자 또는 목재 케이스로 포장됩니다. 소규모 로트는 특급(DHL/FedEx/UPS)으로 배송됩니다. 대량 주문은 칭다오항(FCL/LCL) 또는 항공 화물을 통해 해상으로 배송됩니다. 문서: 상업 송장, 포장 목록, 선하 증권, 원산지 증명서, 재료 테스트 인증서. 정밀 CNC 스레드 부싱 가격, 대량 주문 또는 견적에 대해서는 수출팀에 문의하세요.

FAQ

Q1: 내 도면이나 샘플에서 부싱을 가공할 수 있습니까?

A1: 그렇습니다. 2D/3D 도면(PDF, AI) 또는 실제 샘플을 보내주세요. 우리는 대량 생산 전에 설계를 검토하고 재료 및 공차를 확인하며 사전 제작 샘플을 만들어 고객의 승인을 받습니다.

Q2: 스레드에 대해 어느 정도의 공차를 유지할 수 있습니까?

A2: ISO 965에 따른 표준 스레드 등급 6H/6g. 정밀 응용 분야의 경우 보정된 게이지로 검증된 피치 직경으로 5H/4h를 유지할 수 있습니다. 귀하의 수업 요구 사항을 알려주십시오.

Q3: 대량 주문의 품질을 어떻게 보장합니까?

A3: 전체 보고서를 포함한 첫 번째 물품 검사, 그 다음에는 공정 중 측정 및 최종 치수에 대한 100% 광학 분류가 이루어집니다. 우리는 또한 배송 전 제3자 검사를 지원합니다.

Q4: 이러한 정밀 CNC 스레드 부싱을 맞춤형 크기와 비표준 스레드 피치로 생산할 수 있습니까?

A4: 예. 엔지니어링 도면이나 샘플 부품에 따라 외경, 길이, 벽 두께 및 나사산 사양을 완벽하게 맞춤화합니다.

Q5: 대량 생산 주문을 하기 전에 샘플을 요청할 수 있나요?

A5: 물론이죠. 우리는 본격적인 제조를 진행하기 전에 기능 테스트 및 어셈블리 검증을 위한 프로토타입/사전 생산 샘플을 제공할 수 있습니다.
