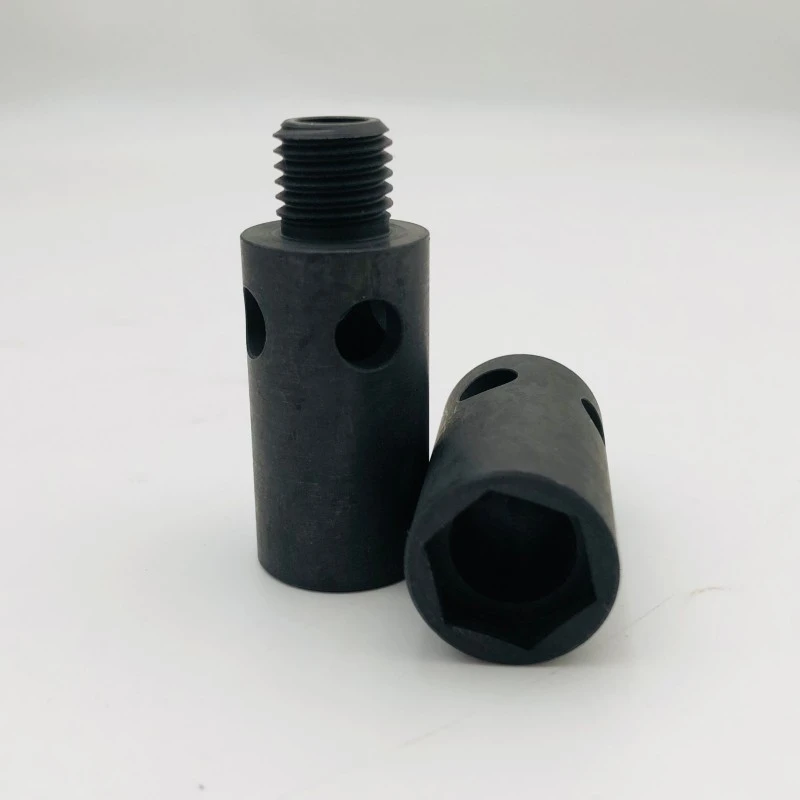

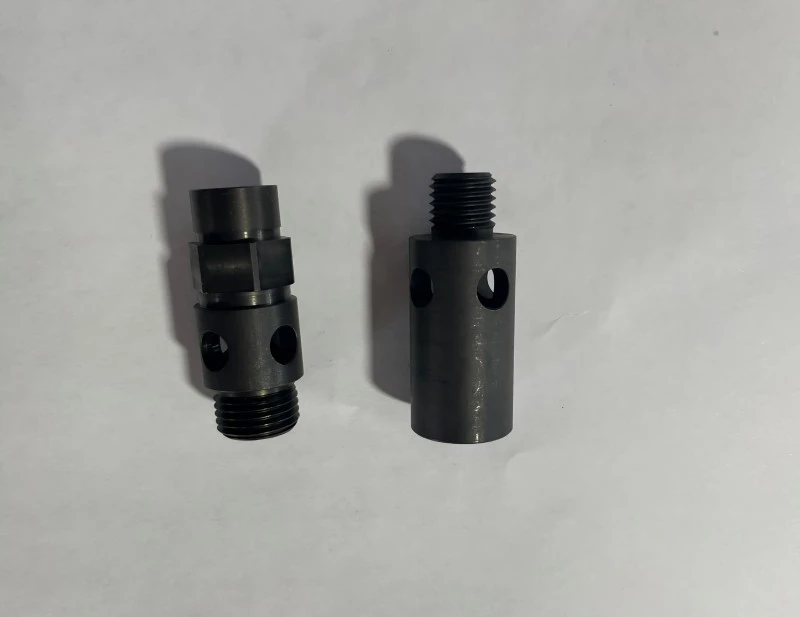

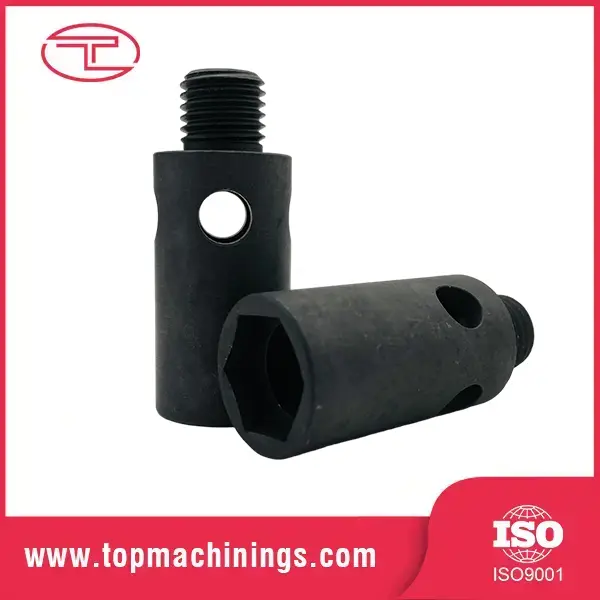

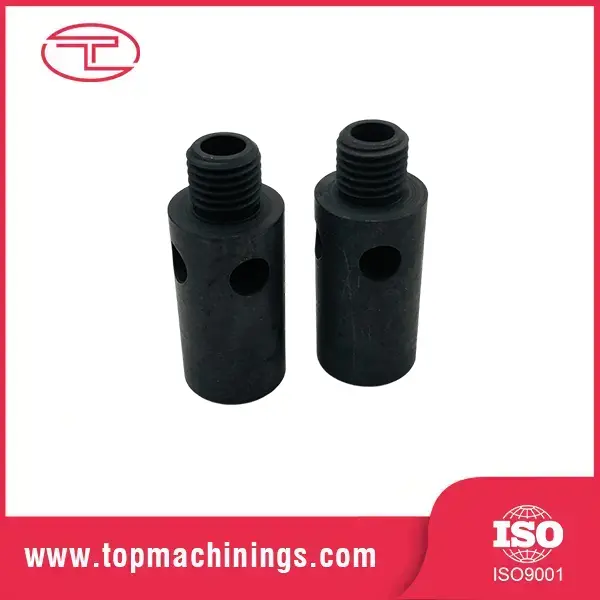

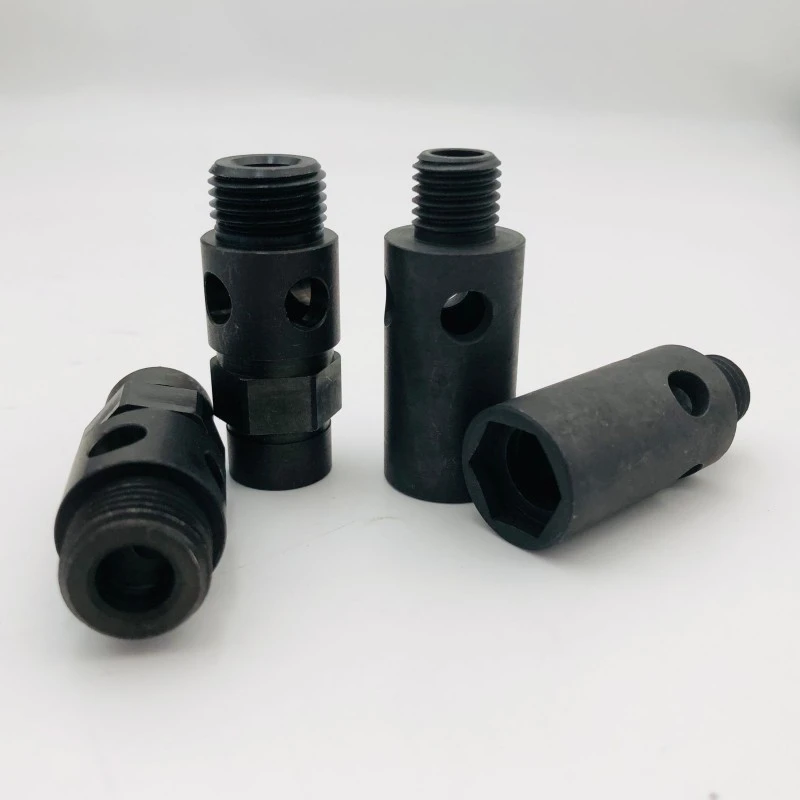

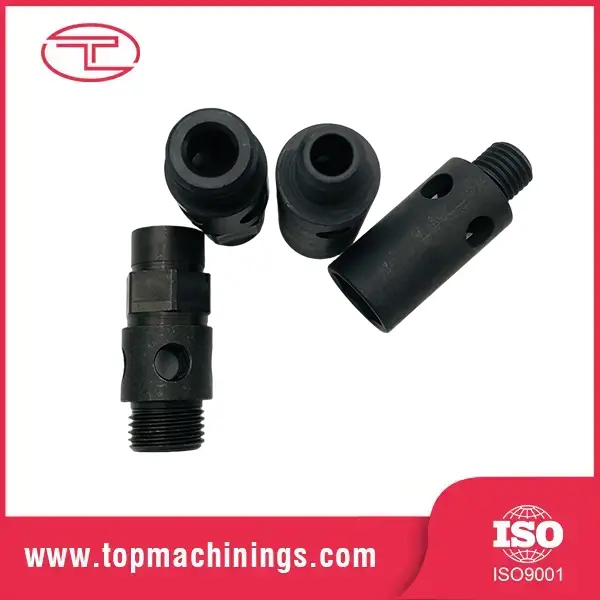

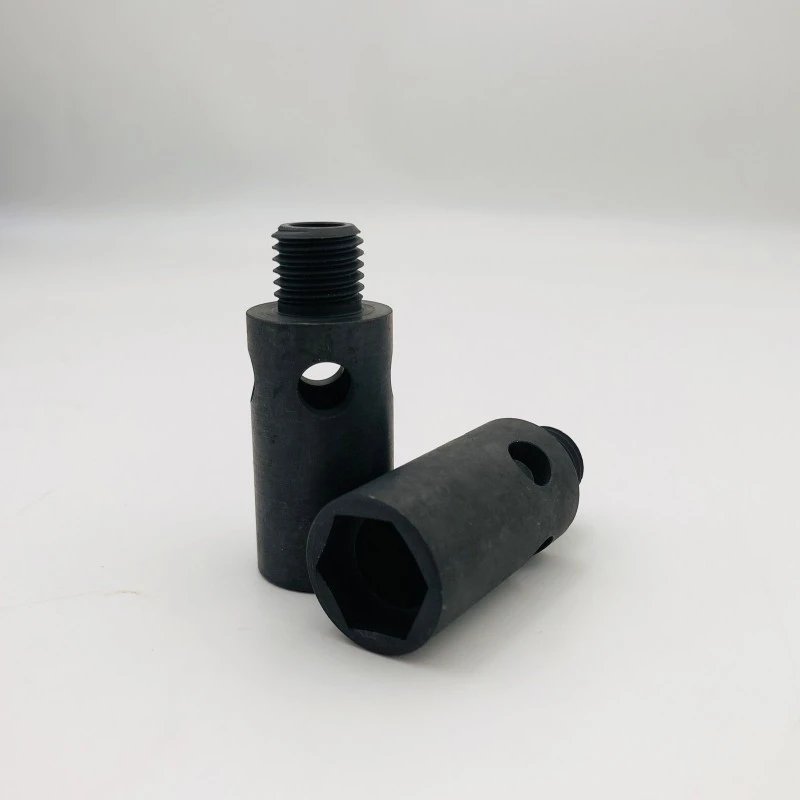

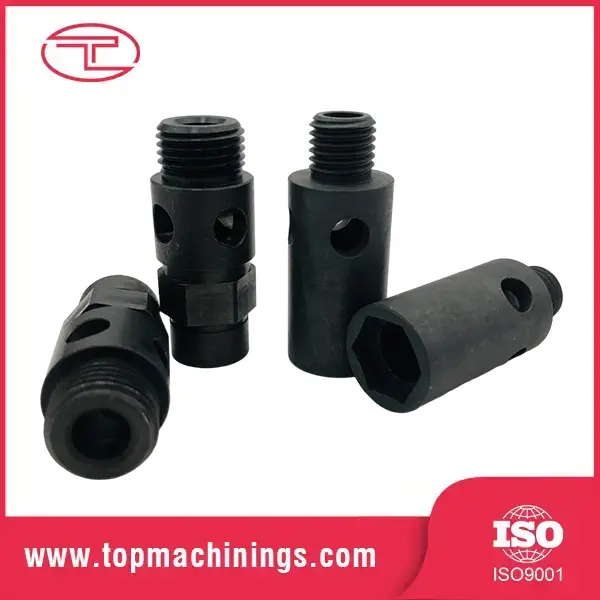

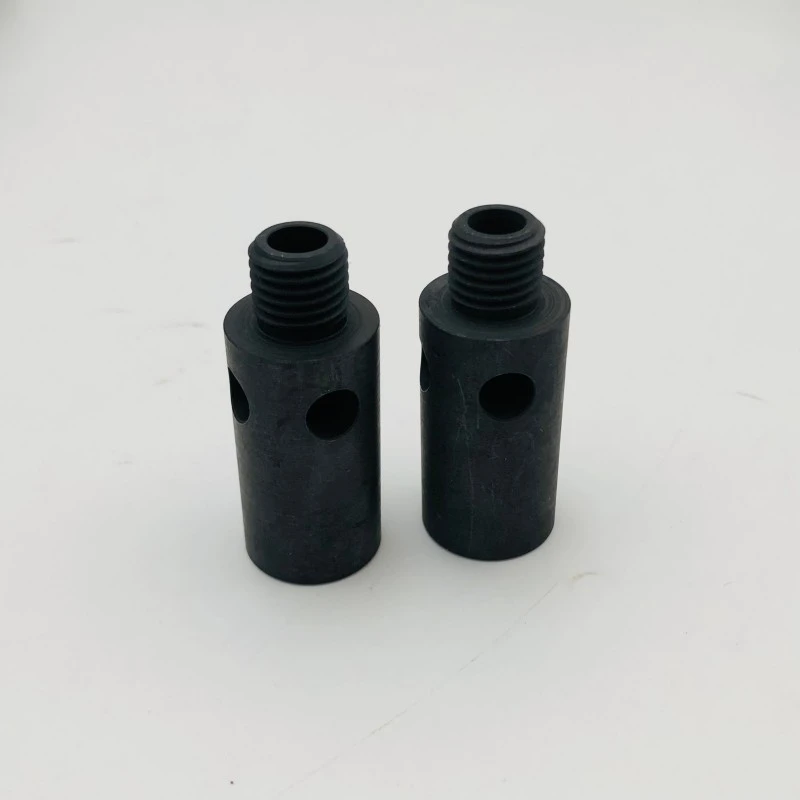

CNC 가공 정밀 나사산 샤프트

나사산 샤프트는 길이의 일부 또는 전부를 따라 가공된 나사산이 있는 원통형 회전 구성 요소입니다. 전형적인 예는 모든 CNC 기계, 3D 프린터 및 선형 액추에이터의 핵심인 리드 나사입니다. 나사산은 너트와 맞물려 회전을 정밀한 선형 운동으로 변환합니다. 그러나 CNC 가공 정밀 나사산 샤프트는 나사산 끝, 타이 로드, 조정 나사 및 피드 샤프트가 있는 모터 샤프트로도 나타납니다.

좋은 나사산 샤프트와 나쁜 나사산을 구분하는 요소는 한눈에 보이지 않으며 서비스 중에는 재앙적입니다. 전체 길이에 걸친 나사산 피치 정확도입니다. 1미터 이동에 대해 누적 피치 오류가 0.1mm인 리드 스크류는 매번 공작 기계의 위치를 ​​0.1mm씩 잘못 지정합니다. 그것이 정밀부품과 문제부품의 차이이다.

디자인 및 재료 고려 사항

일반 등급: 4140/42CrMo, 1045(일반 부하), SUS303/316(내식성), 6061-T6(경량)

나사 형태: Acme, 사다리꼴, 미터식 ISO, UNC/UNF, 볼 스크류 호환

열처리: 나사 측면의 고주파 경화, 관통 경화 또는 침탄

중요한 특징: 연삭용 중앙 구멍, 키홈, 평면, 교차 구멍 및 스텝 직경

스레드 피치 직경과 베어링 저널 간의 동심도: ≤ 0.02mm TIR

진직도: 0.05mm/m 표준, 정밀 등급의 경우 0.02mm/m

CNC 가공 정밀 나사산 샤프트의 경우 재료 선택은 성능 결정에 따라 결정됩니다. 4140 경화 및 연마는 긴 마모 수명과 치수 안정성을 제공합니다. 6061 알루미늄은 고속 애플리케이션을 위한 경량의 저관성 모션을 제공합니다. 가격뿐만 아니라 부하, 속도, 듀티 사이클을 기준으로 등급을 권장합니다.

주요 기능 및 이점

전체 길이에 걸쳐 정확한 나사산

스레드는 CNC 제어 하에 단일 지점 절단 또는 스레드 밀링되며 게이지뿐만 아니라 전체 스레드 길이에 걸쳐 피치 정확도가 검증됩니다. CNC 가공 정밀 나사산 샤프트의 경우 누적 피치 오류를 300mm당 0.02mm 이내로 유지하므로 기계가 모든 이동 지점에서 올바르게 배치됩니다.

동심 스레드-저널 관계

스레드 및 베어링 저널은 한 번의 설정으로 또는 두 작업 사이의 중앙에서 가공되어 런아웃을 0.02mm 미만으로 유지합니다. 제대로 작동하는 샤프트는 균일하게 마모되고 진동이 적으며 베어링 수명을 연장합니다.

직무에 맞는 열처리

나사산 측면의 유도 경화는 내마모성 표면을 제공하는 동시에 토크 전달을 위해 코어를 견고하게 유지합니다. 사이클이 높은 응용 분야의 경우 고객의 사양에 따라 침탄 또는 완전 경화 처리됩니다.

중요한 접지 직경

베어링 저널과 씰 표면은 공차 ±0.003mm로 Ra 0.2μm까지 원통형으로 연삭할 수 있습니다. 표면 마감 처리를 통해 씰이 누출되지 않고 높은 RPM에서 베어링이 조용해집니다.

원스톱: 샤프트 + 피팅

우리는 스레드, 키홈, 플랫, 십자 드릴 구멍, 스레드 끝단 등 전체 샤프트를 가공합니다. 하나의 부품, 하나의 공급업체, 하나의 품질 표준입니다. 두 번째 공급업체가 없고 구성요소 간에 쌓이는 공차가 없습니다.

제품 사양

일반적인 응용 분야

CNC 가공 정밀 나사산 샤프트 제조업체 및 공급업체인 Tuoyuan Metal은 다음과 같은 가격으로 샤프트를 공장 직접 가격으로 대량 공급합니다.

CNC 기계 및 3D 프린터용 리드 스크류 및 볼 스크류 호환 샤프트

커플링 및 풀리용 나사산 끝단이 있는 모터 샤프트

선형 액추에이터 및 전기 실린더 구성 요소

산업용 장비용 타이로드 및 조정 나사

자동차 조향 및 서스펜션 스레드 부품

섬유, 포장, 인쇄 기계용 피드 샤프트

회사 소개

정밀 가공은 우리의 핵심 사업입니다

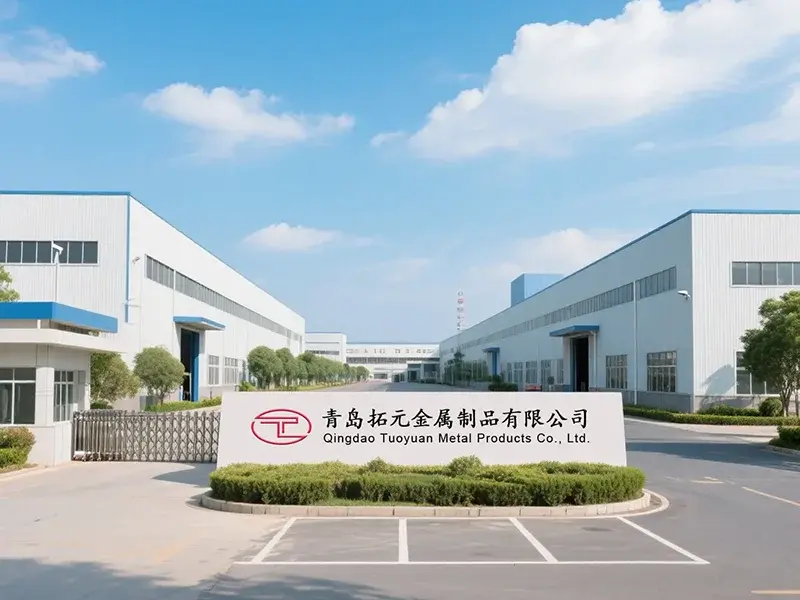

Tuoyuan Metal은 정밀 회전 부품 및 CNC 가공 부품을 전문으로 합니다. CNC 가공 정밀 나사산 샤프트는 바로 당사 조타실에 있습니다. 10년의 가공 경험, 20개의 고속 CNC 선반, 5개의 머시닝 센터, 연간 1억개 생산 능력.

북미 시장에서 입증됨

우리 매출의 60%는 고객이 엄격한 허용 오차와 안정적인 배송을 요구하는 북미 지역으로 전달됩니다. 95%의 반복 구매율은 고객이 재주문한다는 것을 의미합니다. 이는 가장 강력한 품질 인증입니다.

빠르고 명확한 의사소통

우리 영업팀은 유창한 영어를 구사하며 24시간 이내에 답변해 드립니다. 품질 문제는 48시간 이내에 답변을 받습니다. 언어 장벽도 없고 우회도 없습니다.

엔지니어링 지원 내장

재질이나 열처리에 대해 잘 모르시나요? 신청서를 보내주시면 적합한 등급과 과정을 추천해 드립니다. 프로토타입부터 양산까지 지원해 드립니다.

FAQ

Q: 리드 스크류를 만드시나요? 어느 정도의 정확도를 달성할 수 있나요? A: 그렇습니다. 리드 스크류는 당사의 전문 분야 중 하나입니다. 표준 등급은 300mm당 ±0.05mm를 유지합니다. 정밀 등급은 ±0.02mm의 누적 피치 오차를 유지합니다. 더 높은 정확도를 위해 공급 가능한 볼 스크류를 권장합니다.

Q: 샘플에서 샤프트를 가공할 수 있습니까? A: 예, 우리는 실제 샘플과 도면을 리버스 엔지니어링합니다. 우리는 샘플을 측정하고 도면을 작성하고 생산 전에 귀하와 확인합니다.

Q: 내마모성 실에는 어떤 열처리를 권장합니까? A: 대부분의 CNC 가공 정밀 나사형 샤프트 및 액추에이터 응용 분야의 경우 나사 측면을 HRC 45~55로 유도 경화하는 것이 올바른 선택입니다(단단한 표면, 견고한 코어). 극심한 마모의 경우 침탄 또는 완전 경화가 가능합니다.

Q: 귀하가 요구하는 직경 공차를 유지할 수 있습니까? 답: 그렇습니다. 회전 직경은 ±0.02mm를 유지합니다. 접지 직경은 ±0.005mm를 유지합니다. 당사의 CNC 기계는 매 배치마다 CMM 검사를 통해 검증된 ≤±0.003mm의 반복 위치 정확도를 갖습니다.

Q: 귀하의 MOQ와 리드타임은 얼마나 됩니까? A: 프로토타입 MOQ는 유연합니다(1~5개까지 가능). 약 500개 단위로 MOQ를 생산합니다. 리드타임은 평균 15일이며, 연삭 및 열처리는 18~20일 정도 소요됩니다.
