정밀 회전 부품은 어떻게 더 작은 로봇 수술 도구를 가능하게 합니까?

로봇 수술 시스템이 축소되고 있습니다. 차세대 복강경 및 미세 수술 로봇은 직경이 3mm 미만인 기구를 사용합니다. 이는 섬세한 해부학적 구조를 탐색할 수 있을 만큼 작지만 그립, 절단 및 봉합할 수 있을 만큼 강력합니다. 이를 달성하려면 모든 구성 요소, 특히 공구 손목 내부의 기계적 전달 요소를 근본적으로 재고해야 합니다. 대답은정밀 회전 부품– 10년 전에는 상상할 수 없었던 공차로 가공된 작고 복잡한 형상입니다. 이 기사에서는 고정밀 CNC 터닝을 통해 밀리미터 미만의 로봇 도구를 가능하게 하는 소형 샤프트, 핀 및 하우징을 만드는 방법과 조달 관리자가 공급업체에서 찾아야 할 사항에 대해 설명합니다.

로봇수술의 소형화 과제

일반적인 로봇 수술 기구에는 연필보다 작은 튜브 내부에 최대 20개의 움직이는 부품이 들어 있습니다. 각 부분은 다음을 충족해야 합니다.

• 반복적인 멸균(오토클레이브, 감마 방사선)을 견딥니다.
• 백래시가 거의 0에 가까운 토크 전달
• 0.15mm의 낮은 벽 두께에 맞음
• 기존 기계 가공 부품보다 비용이 저렴합니다. 기기는 일회용이거나 재사용이 제한된 경우가 많기 때문입니다.

전통적인 가공 방법(스탬핑, 단순 선삭)으로는 필요한 동심도, 표면 조도 또는 미세 특성을 유지할 수 없습니다. 라이브 툴링을 갖춘 스위스형 CNC 선반에서 생산된 정밀 회전 부품은 터닝, 밀링 및 드릴링을 한 사이클에 결합하여 ±0.005mm 이상의 공차를 달성함으로써 이러한 문제를 해결합니다.

정밀 가공 부품으로 소형화를 가능하게 하는 세 가지 중요한 방법

1. 마이크로 샤프트 및 드라이브 핀

수술용 로봇의 손목은 엔드 이펙터를 연결하기 위해 케이블이나 푸시로드를 사용합니다. 이는 직경이 0.5mm~2mm인 작은 핀과 샤프트에 연결됩니다. 정밀 회전 부품에는 다음이 포함될 수 있습니다.

• 고정 링용 홈(폭 0.2mm, 깊이 0.05mm)
• 토크 전달을 위한 육각형 또는 사각형 끝
• 케이블 압착용 교차 구멍(직경 0.3mm)

정밀도가 중요한 이유: 1mm 핀의 2μm 편차는 0.2°의 각도 오류를 생성합니다. 이는 외과의사가 0.5mm 혈관을 봉합할 때 허용되지 않습니다.

2.벽이 얇은 관형 구성 요소

관절형 조인트에는 벽 두께가 0.2mm 미만인 하우징과 슬리브가 필요합니다. 기존의 선회는 떨림이나 붕괴를 유발합니다. 고압 절삭유 및 초경 공구를 사용한 스위스 선삭으로 안정적이고 반복 가능한 얇은 벽 생성정밀 회전 부품2차 디버링 없이.

3. 단일 설정의 복잡한 형상

로봇 공구 설계자는 나사산, 테이퍼, 언더컷, 플랫 등의 기능이 모두 하나의 부품에 통합되어 있기를 원합니다. 다축 선반에서 제작된 정밀 회전 부품은 여러 설정을 제거하여 기하학적 일관성을 보장합니다. 예를 들어, 나선형 구동 홈과 근위 플랜지가 있는 투관침 팁을 40초 이내에 가공할 수 있습니다.

매개변수 표 – 수술용 정밀 선삭 부품의 중요 사양

일관되지 않은 정밀 선반 부품의 숨겨진 비용

의료 기기 OEM은 개별 정밀 회전 부품의 영향을 과소평가하면서 조립 공차에 초점을 맞추는 경우가 많습니다. 실제 사례: 수술용 스테이플러 제조업체는 홈 깊이가 일관되지 않은 0.5mm 핀으로 인해 현장에서 12%의 오류를 경험했습니다. 핀 공급업체는 ±0.01mm를 주장했지만 ±0.025mm를 전달했습니다. 100% 광학 선별로 각 배치를 관리하는 공급업체로 전환하여 실패율을 0.2%로 줄였습니다.

주요 교훈:

• 측정 문제 - 캘리퍼뿐만 아니라 레이저 마이크 또는 비전 시스템 보고서도 요청하세요.
• 재료 인증 – 수술 기구에는 완전한 추적성이 필요합니다(EN 10204 3.1).
• 표면 마감 일관성 – 거친 부분에는 박테리아가 서식합니다. Ra 및 Rz를 지정합니다.

투오위안이 수술적 소형화의 요구를 이해하는 이유

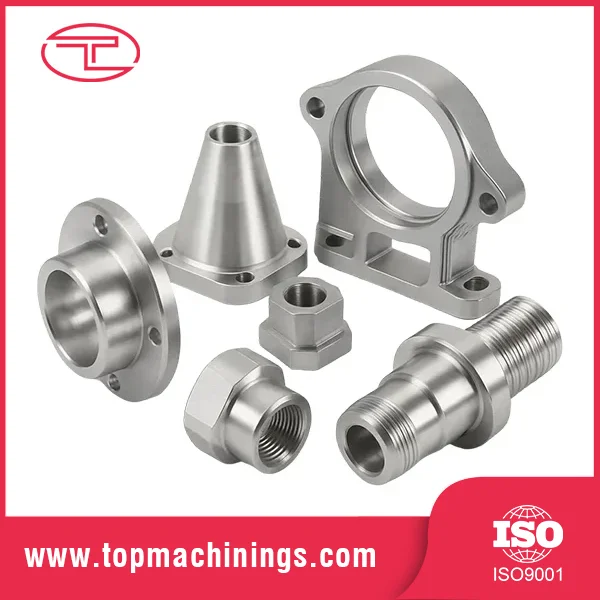

Qingdao Tuoyuan Metal Co., Ltd.는 정밀 금속 가공 능력을 개발하는 데 10년 이상을 투자했습니다. 일반 기계 공장과 달리 Tuoyuan은 수술 로봇에 필요한 정확한 기술에 중점을 둡니다.

• 마이크로 샤프트, 핀 및 슬리브용 CNC 터닝 부품(스위스 및 고정 헤드스톡)
• 복잡한 하우징 기능을 위한 CNC 밀링 부품
• 비용 효율적인 대용량 부품을 위한 스탬핑 및 단조
• 표면 처리(아연도금, 분체 코팅, 연마) - 수술 도구는 종종 전해 연마 또는 부동태화를 지정하지만 Tuoyuan은 인증된 파트너를 통해 이를 준비할 수 있습니다.

투오위안은 ISO 9001에 따라 운영되며 원자재부터 완제품까지 완전한 공급망을 갖추고 있습니다. "모든 세부 사항의 우수성"이라는 철학은 각 정밀 가공 부품을 디지털 측정 장비로 검사하고 배치 기록을 10년 이상 보관한다는 의미입니다. 이는 의료 기기 추적성에 필수적입니다.

하나의 실용적인 도구 - 소싱을 위한 간단한 체크리스트

로봇 수술 장치용 정밀 회전 부품 공급원을 평가할 때 다음을 요청하십시오.

• 가장 중요한 기능에 대한 공차 누적 분석.
• CMM 또는 레이저 마이크로 측정된 무작위 샘플 부품 3개.
• 로트 번호와 화학 성분을 보여주는 재료 인증서입니다.
• 공정 능력(Cpk) – 직경 및 동심도의 경우 Cpk ≥1.33이 안전한 임계값입니다.

투오위안은 이 네 가지를 모두 표준으로 제공합니다.

작은 부품, 수술의 거대한 도약

더 작고 스마트한 로봇 수술 도구를 향한 추세는 막을 수 없습니다. 하지만 단순히 기존 설계를 축소하는 것만으로는 실현될 수 없습니다. 그것은 필요하다정밀 회전 부품마이크로 크기, 거시적 정확성, 대량 생산으로 일관되게 제조되는 제품입니다. 조달 관리자에게 가장 좋은 전략은 입증된 CNC 선반 전문 기술, 완전한 사내 프로세스 체인, 우연에 여지를 두지 않는 품질 시스템을 갖춘 금속 가공 회사와 협력하는 것입니다.

가장 까다로운 마이크로 부품 도면을 다음 주소로 보내주세요.투오위안타당성 검토 및 샘플 실행을 위해. 위의 매개변수 표를 사용하여 공차를 지정하고 공정 능력 보고서를 요청하세요. 올바른 정밀 가공 부품 공급업체는 개발 시간을 절반으로 단축하고 차세대 수술 도구를 현실화할 수 있습니다.
